ИБП постоянного тока Штиль PS2410G-2
-
Форм-факторнапольный
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение постоянного тока, В24
-
Выходной ток, А10
-
Наличие встроенных батарейнет
-
Отсек для установки аккумуляторных батарейесть
-
Емкость встраиваемых АБ, Ач17, 65
-
Масса, кг8
-
Гарантийный срок, мес24
23 280 ₽
Мало
Источник бесперебойного питания постоянного тока «Штиль» PS2410G-2 предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 10 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2410G-2 недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

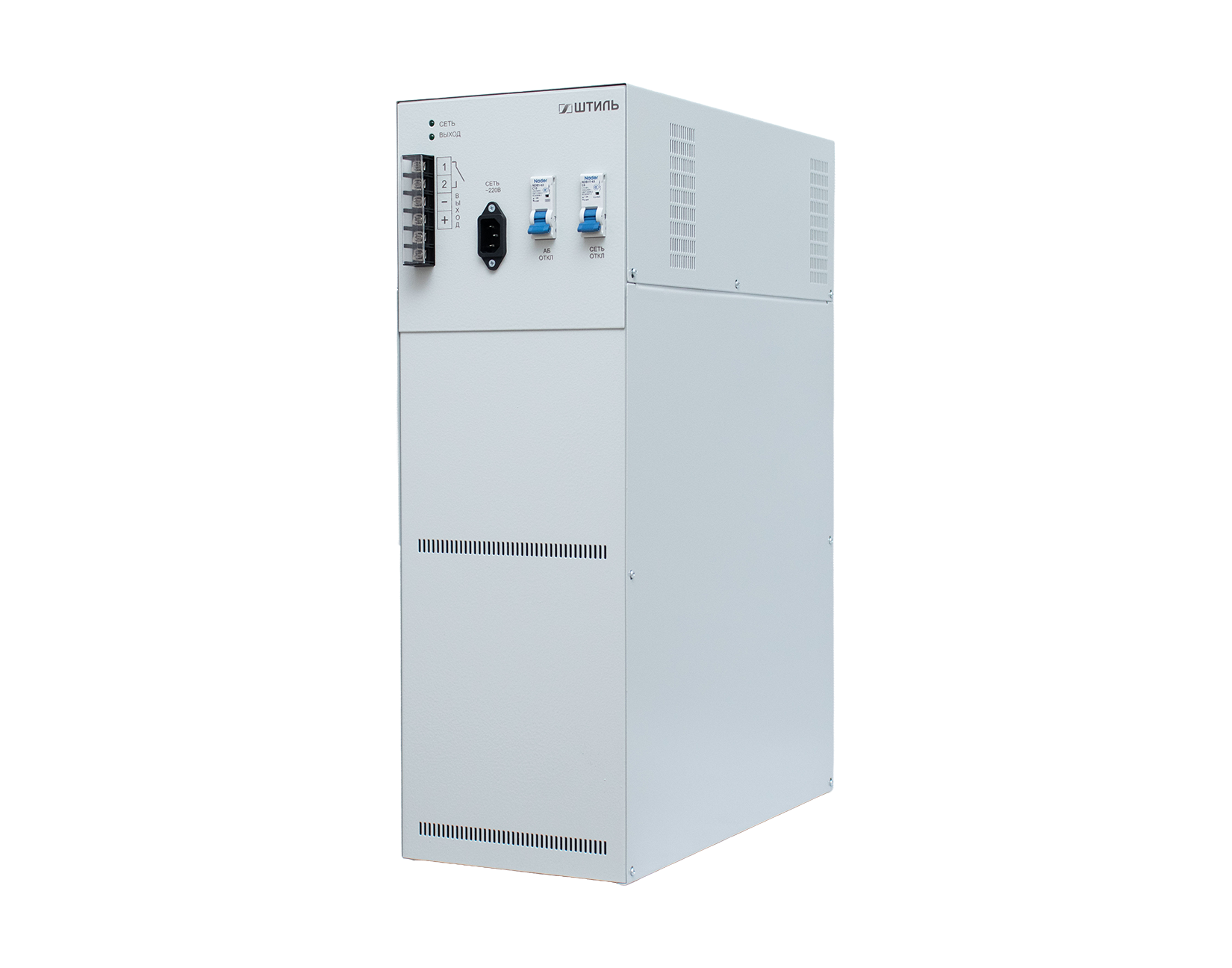

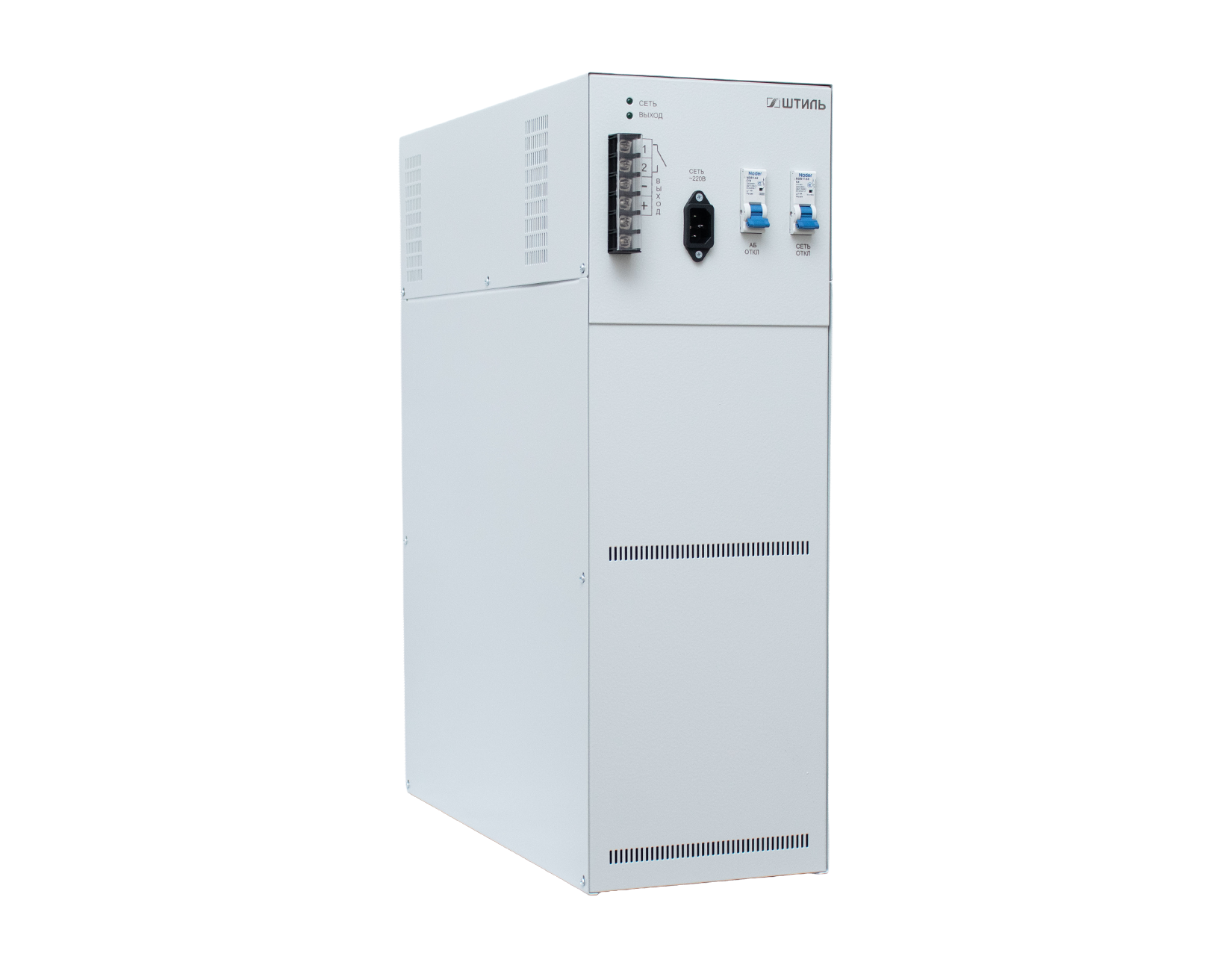

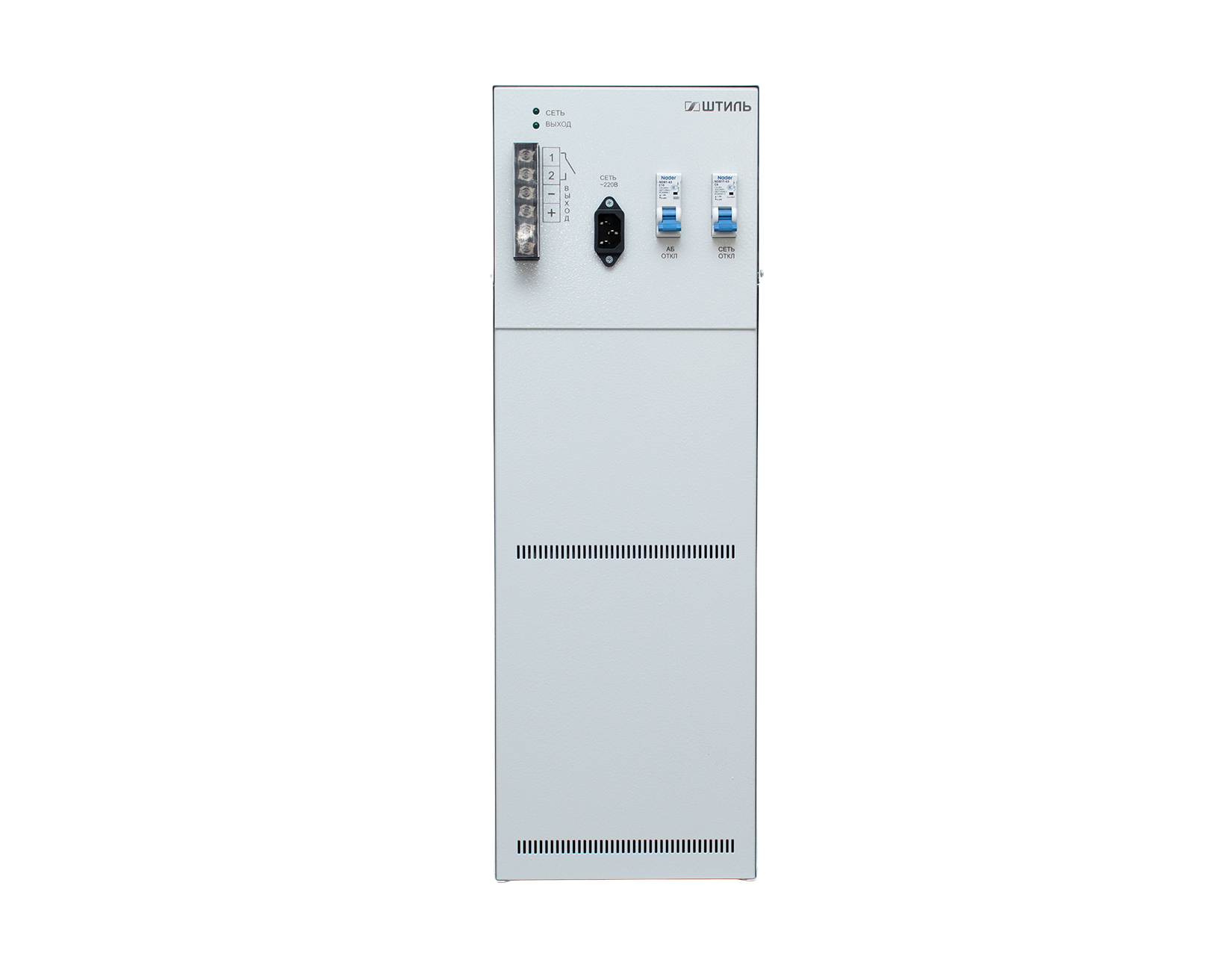

Конструктивно изделие выполнено в виде напольного модуля с отсеком для установки аккумуляторной батареи емкостью до 100 Ач. На фронтальной стороне ИБП размещены:
- автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
- автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
- выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
- разъем для подключения сетевого питающего напряжения.
Принцип работы
ИБП постоянного тока «Штиль» PS2410G-2 построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
Отличные технические характеристики
- широкий диапазон входного переменного напряжения – 178-264 В;
- диапазон выходного напряжения при работе от АБ – 21-27,4 В;
- точность стабилизации выходного постоянного напряжения – ±0,4%;
- помехоподавляющие входные и выходные фильтры;
- КПД – 82%;
- принудительное охлаждение.
Функциональность и надежность
- защита от перегрузки и КЗ с автовосстановлением;
- ограничение тока заряда АБ;
- защита от «глубокого» разряда и неправильной полярности АБ;
- автоматический заряд/подзаряд АБ в буферном режиме;
- «сухие» контакты;
- срок службы – не менее 20 лет.
Общие
| Форм-фактор | напольный |
| Тип выпрямителя | импульсный |
| Страна производитель | Россия |
| Отсек для установки аккумуляторных батарей | есть |
Входные характеристики
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 178-264 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальное выходное напряжение постоянного тока, В | 24 |
| Номинальное выходное напряжение при работе от сети переменного тока, В | 27,4 |
| Точность стабилизации выходного напряжения при работе от сети переменного тока, % | ±0,4 |
| Диапазон выходного напряжения при работе от АБ, В | 21-27,4 |
| Среднеквадратичное значение пульсаций выходного напряжения, мВ | не более 200 |
| Выходной ток, А | 10 |
| КПД, % | 82 |
Аккумуляторные батареи (АБ)
| Наличие встроенных батарей | нет |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Количество встраиваемых АБ 12В, шт. | 17 Ач - 8 шт., 65 Ач - 2 шт. |
| Емкость встраиваемых АБ, Ач | 17, 65 |
| Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
Панель управления и интерфейсы
| Светодиодная индикация | наличие входного и выходного напряжения |
| «Сухие» контакты | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 579х192х445 |
| Масса, кг | 8 |
| Цвет корпуса | серый |
| 1 | ИБП постоянного тока PS2410G-2 | 1 шт. |
|---|---|---|
| 2 | Розетка сетевая кабельная | 1 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
Руководства по эксплуатации
| Источники бесперебойного питания постоянного тока: PS2410G, PS2420G | Скачать |
Сертификаты
| ИБП постоянного тока серии PS. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Скачать |
| ИБП постоянного тока серии PS. Декларация о соответствии требованиям технических регламентов: «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» | Скачать |
