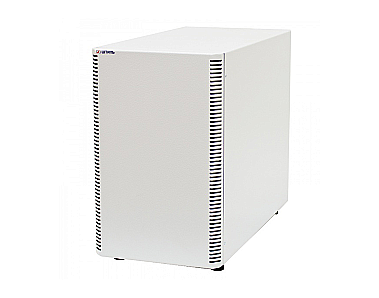

Батарейный модуль BMT-72-18 используется совместно с однофазным ИБП «Штиль» ST1102L и ST1102SL напольного исполнения мощностью 2 кВА. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Модуль имеет одинаковые габаритные размеры с моделью источника бесперебойного питания, что позволяет компактно установить устройство рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 72 В. В нем установлены две группы из шести аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1102L и ST1102SL в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 |
| Время автономной работы ИБП ST1102L, мин | 270 | 120 | 70 | 45 | 37 | 30 | 25 | 20 | 17 | 15 |
| Время автономной работы ИБП ST1102SL, мин | 440 | 210 | 120 | 70 | 55 | 45 | 40 | 35 | 30 | 27 |
В BMT-72-18 для соединения с ИБП предусмотрен разъем TD50A «Андерсон».
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
| Совместимость | однофазные ИБП ST1102L и ST1102SL |
| Страна производитель | Россия |
| Форм-фактор | напольный |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Количество встроенных АБ 12В, шт. | 12 |
| Номинальное напряжение АБ, В | 72 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 18 |
| Тип разъема для подключения к ИБП | TD50A |
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 346х210х442 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 395х260х505 |
| Масса, кг | 48 |
| Цвет корпуса | серый |
| 1 | Батарейный модуль BMT-72-18 | 1 шт. |
|---|---|---|
| 2 | Аккумуляторные батареи 12 В, 9 Ач | 12 шт. |
| 3 | Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
| 4 | Руководство по эксплуатации | 1 шт. |
