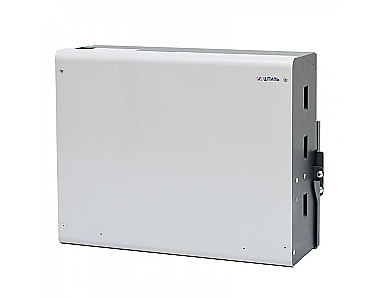

Батарейный модуль BM-24-18 предназначен для совместного применения с однофазными ИБП «Штиль» серии «SW» настенного исполнения мощностью 500 ВА – SW500L и SW500SL. Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам источника бесперебойного питания совместимой модели, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 24 В. В нем установлено четыре аккумуляторные батареи 12 В (две группы, по 2 батареи в каждой) емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Ниже представлена таблица времени автономной работы ИБП SW500L и SW500SL в зависимости от мощности нагрузки.
| Мощность нагрузки, ВА | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| Время автономной работы ИБП SW500L, мин | 360 | 180 | 90 | 65 | 50 | 40 | 33 | 28 | 25 | 22 |
| Время автономной работы ИБП SW500SL, мин | 550 | 260 | 190 | 120 | 85 | 70 | 53 | 45 | 40 | 35 |
Для соединения с ИБП в BM-24-18 предусмотрен разъем TD50A «Андерсон».
Точный расчет требуемой емкости аккумуляторных батарей, который определяется требованиями по времени автономной работы ИБП и мощностью нагрузки, лучше доверить профессионалам! Обращайтесь к нашим инженерам по телефонам +7 (499) 705-13-64, 8 800 511-10-87 или отправьте Ваш запрос на адрес sales@shtyl.ru. Они оперативно предоставят Вам подробную консультацию по подбору и размещению аккумуляторных батарей.
| Совместимость | однофазные ИБП SW500L и SW500SL |
| Страна производитель | Россия |
| Форм-фактор | настенный |
| Тип аксессуара | батарейные модули |
| Число фаз совместимого ИБП | 1 в 1 |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Количество встроенных АБ 12В, шт. | 4 |
| Номинальное напряжение АБ, В | 24 |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Емкость одной 12-вольтовой АБ, Ач | 9 |
| Суммарная емкость АБ в модуле, Ач | 18 |
| Тип разъема для подключения к ИБП | TD50A |
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Диапазон температуры хранения, °С | от -20 до +40 |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Гарантийный срок, мес | 12 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 288x357x116 |
| Габаритные размеры ВхШхГ (в упаковке), мм | 340х390х160 |
| Масса, кг | 15 |
| Цвет корпуса | серый |

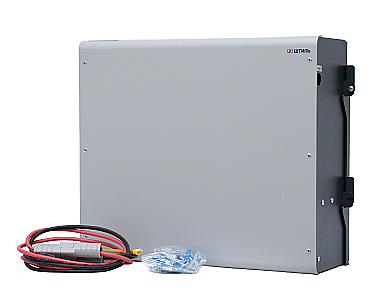

| 1 | Батарейный модуль BM-24-18 | 1 шт. |
|---|---|---|
| 2 | Кронштейн для настенного крепления | 1 шт. |
| 3 | Аккумуляторные батареи 12 В, 9 Ач | 4 шт. |
| 4 | Батарейный кабель TD50A-TD50A-2-2x6 | 1 шт. |
| 5 | Руководство по эксплуатации | 1 шт. |
