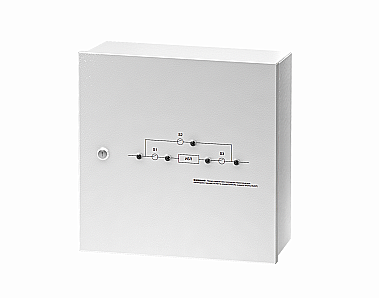

Модуль внешнего байпаса EBM-10/31-WTL-1T применяется совместно с моделями ИБП ST3110L и ST3110SL конфигурации 3:1 напольного исполнения выходной мощностью 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.
Модуль крепится на любой ровной вертикальной поверхности.
EBM-10/31-WTL-1T разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.
EBM-10/31-WTL-1T обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4:
Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.
Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.
Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.
Входные подключения выполняются через клеммные соединения. Энерговвод один.
Подключение к ИБП осуществляется тоже через клеммные соединения.
Для выходных соединений предусмотрены автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.
Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.
На фронтальной стороне модуля имеются:
Совместимость | однофазные ИБП ST3110SL, ST3110L |
Тип аксессуара | модули и шкафы внешнего байпаса |
Число фаз совместимого ИБП | 3 в 1 |
Форм-фактор | настенный |
Режимы работы | ИБП, сервис, обход |
Переключение режимов работы | трехпозиционный многосекционный переключатель |
Время переключения (в режим Обход), мс | 0 |
Коммутация нейтрального проводника | да |
Страна производитель | Россия |
Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) |
Номинальное входное напряжение, В | 380/220 |
Номинальная входная частота, Гц | 50 |
Светодиодная индикация | наличие напряжения, 5 шт. |
Входная сеть | клеммы |
Нагрузка (выходные разъёмы) | автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6 |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Относительная влажность, % | от 0 до 98 (без конденсата) |
Гарантийный срок, мес | 24 |
Габаритные размеры ВхШхГ (без упаковки), мм | 470x470x170 |
Масса, кг | 9 |
1 | Модуль внешнего байпаса EBM-10/31-WTL-1T | 1 шт. |
---|---|---|
2 | Кабель нагрузки Т-Т-1-6x10 | 1 шт. |
3 | Кабель нагрузки Т-Т-1-2x10 | 1 шт. |
4 | Руководство по эксплуатации | 1 шт. |
