Модуль распределения МР-1БВ4-06 Штиль
-
Тип аксессуарамодули распределения
-
Совместимостьинверторы и инверторные системы
-
Форм-факторв стойку
-
Номинальное входное переменное напряжение, В220
-
Номинальное выходное напряжение, В220
-
Ручной байпасда
-
Масса, кг10
-
Гарантийный срок, мес24
Модуль распределения «Штиль» МР-1БВ4-06 предназначен для совместной работы с инверторами «Штиль» или в составе инверторных систем «Штиль». Он обеспечивает надежную коммутацию и подключение внешней нагрузки переменного напряжения 220 В.

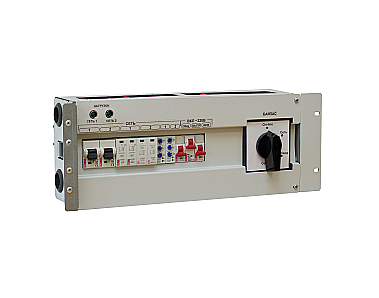

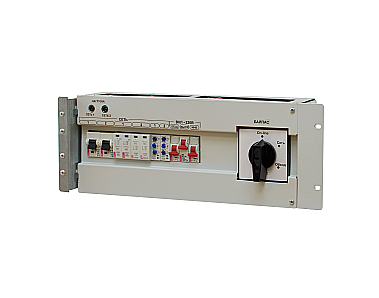

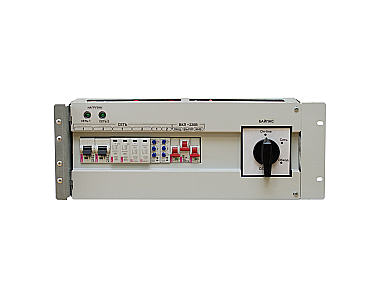

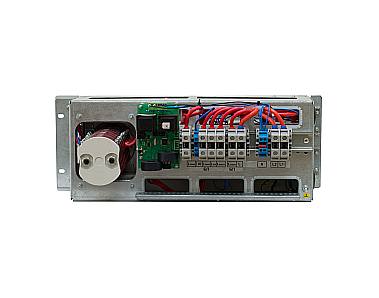

МР-1БВ4-06 выполнен в виде конструктивно законченного 19" выдвижного модуля высотой 4U. Для удобства использования на тыльной стороне устройства предусмотрены разъемы для подключения.
Главной особенностью МР-1БВ4-06 является наличие технологического байпаса, который позволяет в случае необходимости перевести питание нагрузки, подключенной к изделию, на один из двух источников:
- сеть переменного напряжения (используется при проведении технологических или ремонтных работ на объекте установки);
- инверторную систему «Штиль» (является основным режимом работы инверторных систем и позволяет обеспечить бесперебойное питание нагрузки стабилизированным переменным напряжением 220 В).
Питание от сети переменного тока поступает на входные выводы (клеммные соединители) «Вход ~220 В». Питание от сети инверторов поступает на входные выводы (клеммные соединители) «Вход 1 ~220 В (инв)» и «Вход 2 ~220 В (инв)». При помощи автоматических выключателей напряжение подаётся на внешнюю нагрузку. Подключение внешней нагрузки осуществляется через соответствующие автоматические выключатели и розетки.
Модуль распределения МР-1БВ4-06 имеет:
- вводно-распределительное устройство;
- 6 автоматических выключателей защиты нагрузки 1P до 63А;
- 1 автоматический выключатель «Сеть ~ 220 В»;
- 1 кулачковый переключатель «Сеть-0-Инв» (для коммутации питания нагрузки напрямую от сети, минуя инверторы);
- 3 вывода для подключения входного переменного напряжения 220 В, 50 Гц;
- 1 вывод для нейтрали.
Общие
| Совместимость | инверторы и инверторные системы |
| Тип аксессуара | модули распределения |
| Форм-фактор | в стойку |
| Дополнительный функционал | вводно-распределительная панель |
| Страна производитель | Россия |
Входные характеристики
| Тип входного напряжения | переменное |
| Тип входной сети | однофазная, трехпроводная |
| Номинальное входное переменное напряжение, В | 220 |
Выходные характеристики
| Тип выходной сети | однофазная, трехпроводная |
| Номинальное выходное напряжение, В | 220 |
Защита
| Ручной байпас | да |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -60 до +50 |
| Относительная влажность, % | от 0 до 100 |
| Срок службы, лет | не менее 20 |
| Наработка на отказ, ч | не менее 150000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 176х483х186 |
| Высота установки в стойку, U | 4 |
| Масса, кг | 10 |
| 1 | Модуль распределения МР-1БВ4-06 | 1 шт. |
|---|---|---|
| 2 | Автоматический выключатель «Сеть ~ 220 В» | 1 шт. |
| 3 | Автоматический выключатель «Выход ~ 220 В» (указано максимально возможное количество выключателей при использовании однополюсных автоматов шириной не более 18 мм) | 6 шт. |
| 4 | Кулачковый переключатель «Сеть-0-Инв» | 1 шт. |
| 5 | Выводы подключения входного переменного напряжения ~ 220 В, 50 Гц (комплект) | 3 шт. |
| 6 | Выводы нейтрали (комплект) | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
