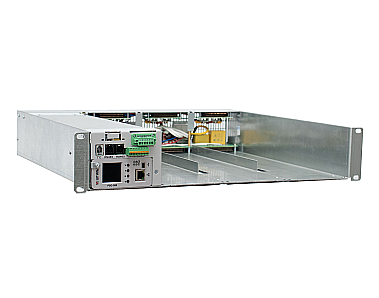

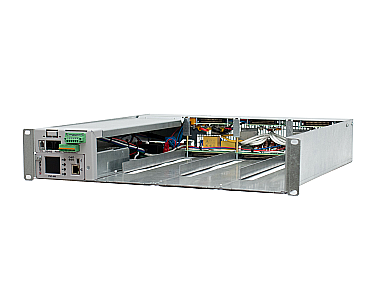

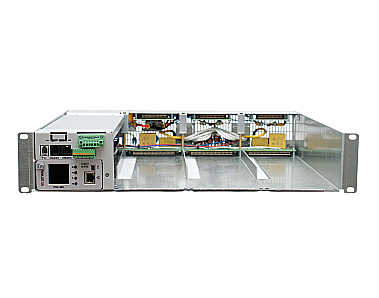

Модульный каркас PS2000КМ ver.2 с контроллером Штиль
-
Тип аксессуарамодульные каркасы
-
Совместимостьинверторы PS48-60/2000К ver.2 и PS48-60/2000К(I) ver.2
-
Максимальное количество инверторов в каркасе, шт.3
-
Форм-факторв стойку
-
Номинальное входное постоянное напряжение, В48-60
-
Номинальное входное переменное напряжение, В220
-
Масса, кг10
-
Гарантийный срок, мес24
Обратите внимание!
В стоимость и комплект поставки каркаса PS2000KM ver.2 контроллер PSC-200.03.02 не входит и приобретается отдельной товарной позицией.
Модульный каркас PS2000КМ ver.2 предназначен для установки в него до 3-х инверторов «Штиль» PS48-60/2000К ver.2 или PS48-60/2000К(I) ver.2 и подключения их к постоянному напряжению 48 В или 60 В, переменному напряжению 220 В 50 Гц, нагрузке и контроллеру PSC-200.03.02. Каркас выполнен в виде законченного модуля в металлическом корпусе высотой 2U и шириной 19’’ и предназначен для установки в 19-дюймовые шкафы и стойки.

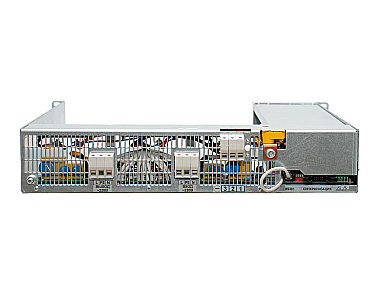

Входная сеть постоянного тока подключается через шину. Входная сеть переменного тока 220 В и нагрузка (выходные разъёмы) – через клеммы. Предусмотрена защита от перенапряжения и импульсных помех по входу.
Максимально возможное количество параллельно работающих модульных каркасов PS2000KM ver.2 с инверторами – 8 шт.
Изделие поддерживает мониторинг устанавливаемых инверторов с помощью «сухих» контактов («Авария», «Состояние сети»), а также контроллера «Штиль» PSC-200.03.02, подключение к которому осуществляется по интерфейсу RS-485.
Общие
| Совместимость | инверторы PS48-60/2000К ver.2 и PS48-60/2000К(I) ver.2 |
| Тип аксессуара | модульные каркасы |
| Максимальное количество инверторов в каркасе, шт. | 3 |
| Форм-фактор | в стойку |
| Страна производитель | Россия |
Входные характеристики
| Номинальное входное постоянное напряжение, В | 48-60 |
| Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
| Номинальное входное переменное напряжение, В | 220 |
| Рабочий диапазон входного переменного напряжения, В | 175-265 |
| Номинальная входная частота, Гц | 50 |
Выходные характеристики
| Номинальный выходной ток, А | 35 |
Защита
| Защита от импульсных перенапряжений | да |
Панель управления и интерфейсы
| RS-485 | да |
| «Сухие» контакты | «Авария», «Состояние сети» |
| Параллельная работа | до 8 шт. |
Подключение
| Входная сеть постоянного тока | шины |
| Входная сеть переменного тока ~ 220 В 50 Гц | клеммы (L, N, PE) |
| Нагрузка (выходные разъёмы) | клеммы (L, N, PE) |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Наработка на отказ, ч | не менее 200000 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 90х483х500 |
| Высота установки в стойку, U | 2 |
| Масса, кг | 10 |
| 1 | Модульный каркас PS2000КМ ver.2 с контроллером | 1 шт. |
|---|---|---|
| 2 | Комплект дополнительных аксессуаров (поставляется, если изделие не входит в состав шкафов или стоек) в составе: | 1 шт. |
| 2.1 | Кабель плоский RC-10, длиной 1 м | 1 шт. |
| 2.2 | Вилка ТP-6P6C | 1 шт. |
| 2.3 | Розетка для разъема дистанционной сигнализации («сухие» контакты) | 1 шт. |
| 2.4 | Розетка IDC-10F (для разъема синхронизации) | 2 шт. |
| 3 | Руководство по эксплуатации | 1 шт. |
| 4 | Упаковка (изделие поставляется с упаковкой, если не входит в состав шкафов или стоек) | 1 шт. |
