Инвертор напряжения PS48-60/1000, ver.2 с выходной мощностью 1000 ВА/750 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения из диапазона 48-60В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
PS48-60/1000, ver.2 имеет расширенный диапазон входного напряжения постоянного тока 40,5 В-72 В и поддерживает параллельную работу: максимальное количество подключаемых инверторов при параллельной работе – 24 шт.
Отличительной особенностью инвертора PS48-60/1000, ver.2 является поддержка двух режимов работы:
Инвертор работает от сети переменного тока, если входное переменное напряжение находится в пределах рабочего диапазона. В случае несоответствия параметров сетевого напряжения происходит автоматическое переключение инвертора на работу от источника постоянного напряжения. Переключение питания не отражается на форме выходного напряжения и происходит "безразрывно" (время переключения - 0 мс).
Обратите внимание!
Инверторы PS48-60/1000,ver.2 не работают совместно с одноименными инверторами предыдущей версии (см. пункт «Синхронизация»).
Инвертор PS48-60/1000, ver.2 представляют собой 19-дюймовый модуль высотой 1U с фронтальным доступом к интерфейсам и подключениям.

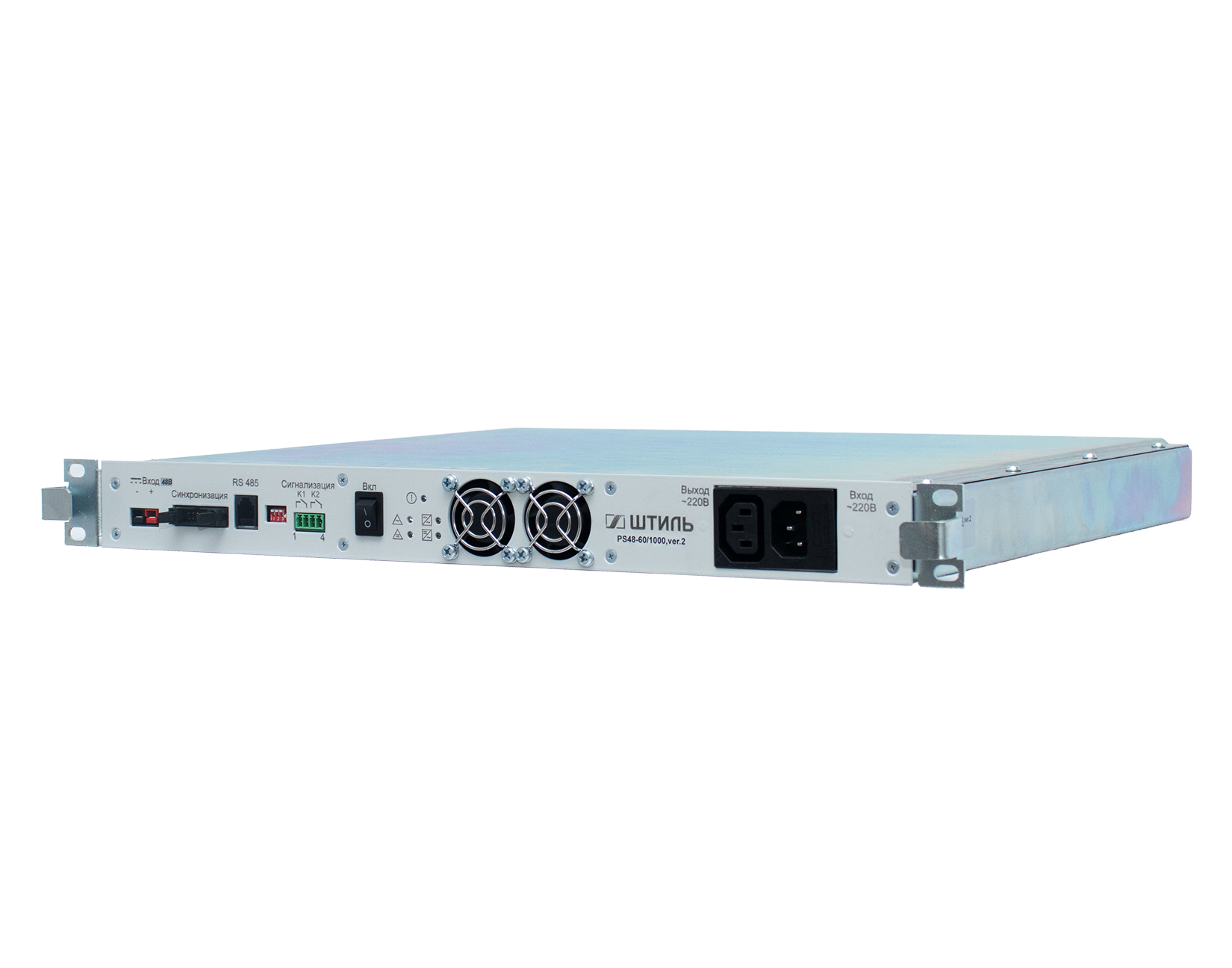

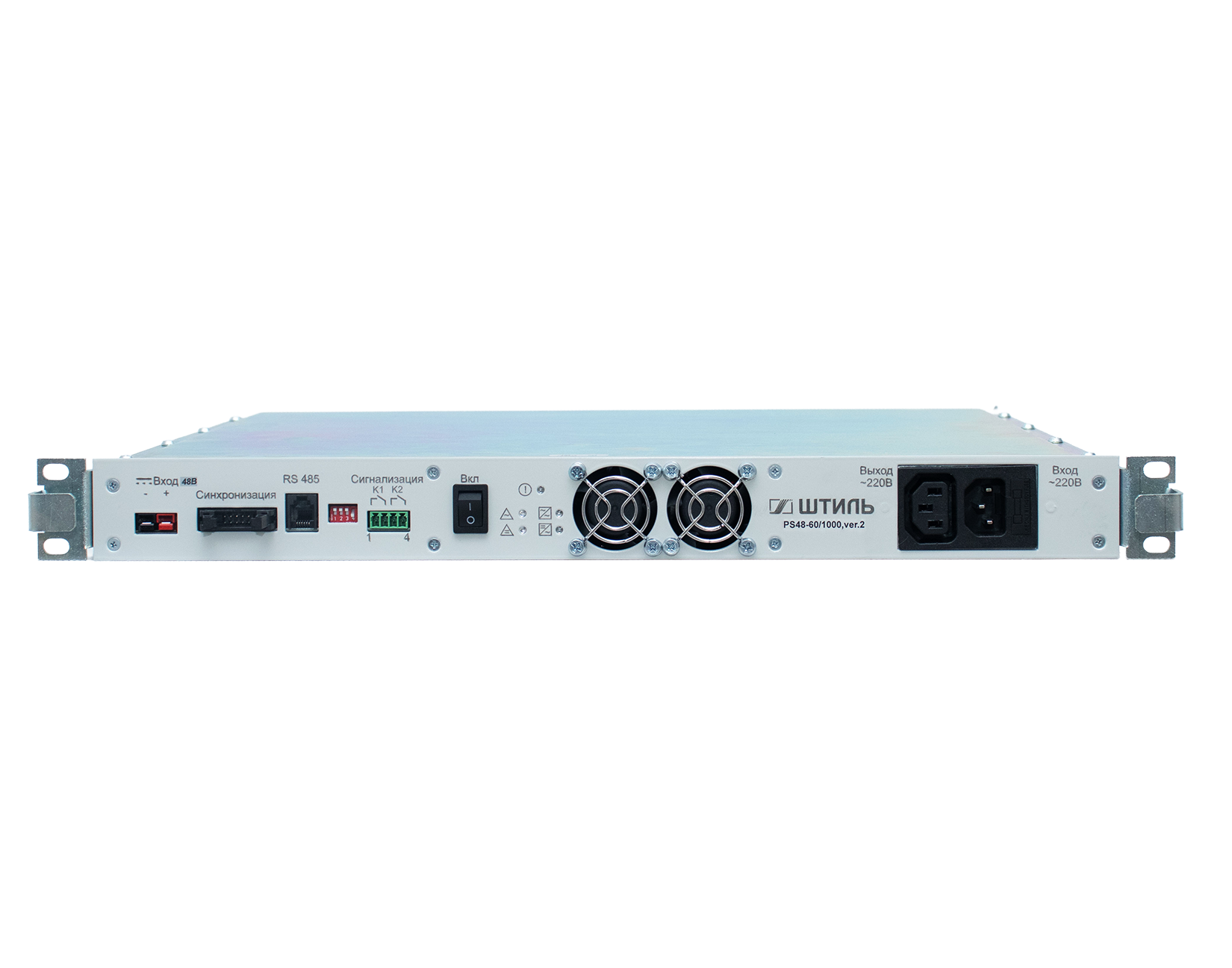

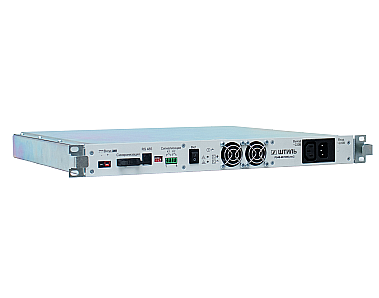

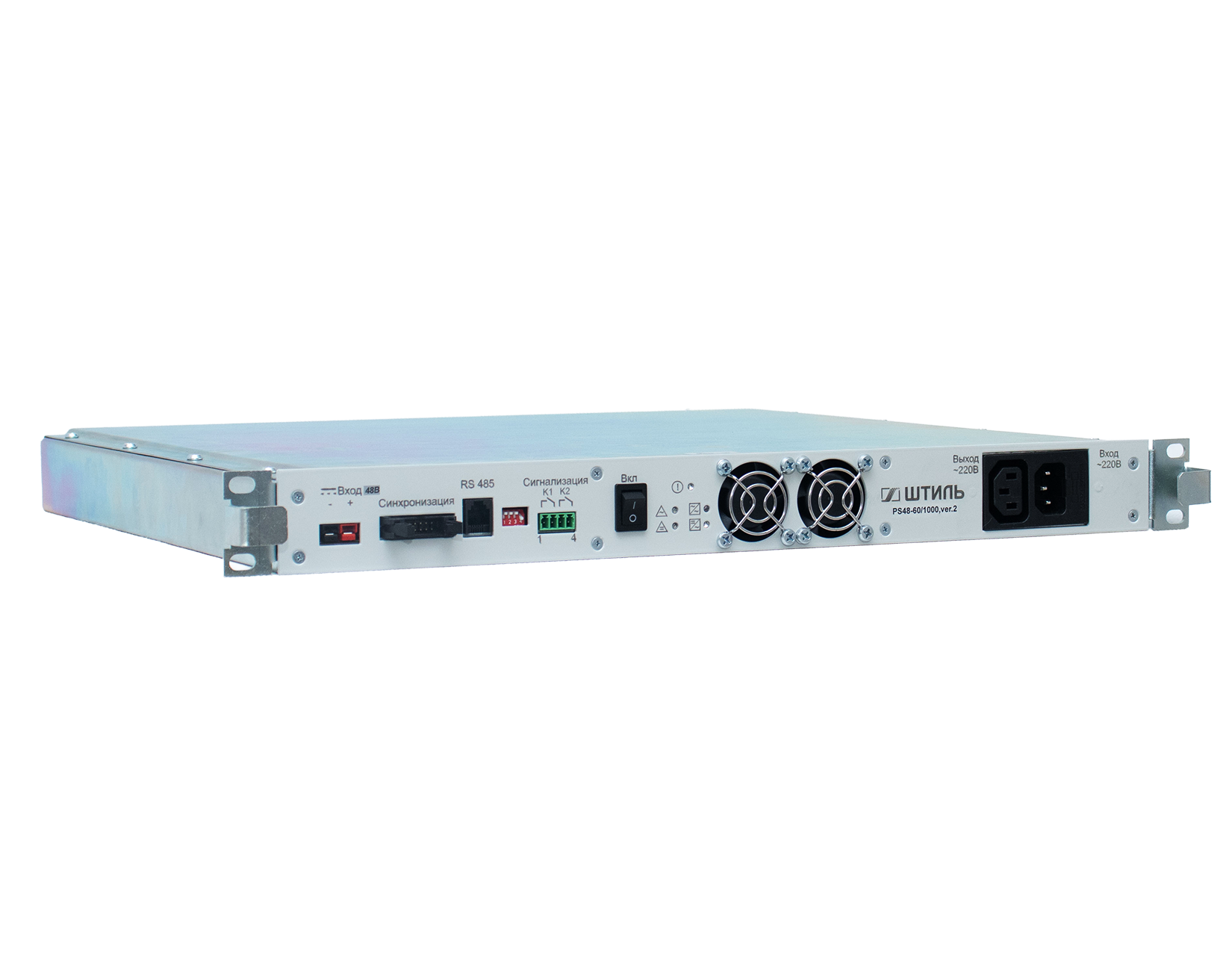

Передняя панель прибора оснащена выключателем, светодиодными индикаторами, соединительными разъемами для подключения источника постоянного тока, нагрузки, кабелей синхронизации при параллельной работе и дистанционной сигнализации («сухие контакты»), а также вилкой для подключения входного переменного напряжения 220 В.
PS48-60/1000, ver.2 поддерживает дистанционную сигнализацию за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка контроллера Штиль PSC-300.04.02 со следующими интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
Алгоритм синхронизации инверторов PS48-60/1000 и PS48-60/1000, ver.2 различен, поэтому инверторы PS48-60/1000, ver.2 не работают совместно с инверторами PS48-60/1000. В случае совместного включения с объединением выходов инверторов PS48-60/1000, ver.2 и инверторов PS48-60/1000 устройства будут производить попытки запуска и включать аварийную защиту. При этом возможно отсутствие или низкое качество напряжения на нагрузке. В случае такого включения инверторы не выйдут из строя.
| Полная мощность, кВА | 1 |
| Активная мощность, кВт | 0,75 |
| Встроенный электронный байпас | есть (с функцией стабилизатора напряжения) |
| Страна производитель | Россия |
| Плавный пуск | да |
| Максимальный входной ток, А | 21 |
| Входной коэффициент мощности | 0,99 |
| Верхний порог подключения нагрузки, В | 69 |
| Верхний порог отключения нагрузки, В | 72 |
| Нижний порог подключения нагрузки, В | 42,5 |
| Нижний порог отключения нагрузки, В | 40,5 |
| Номинальное входное постоянное напряжение, В | 48-60 |
| Рабочий диапазон входного постоянного напряжения, В | 40,5-72 |
| Номинальное входное переменное напряжение (режим байпас), В | 220 |
| Рабочий диапазон входного переменного напряжения (режим байпас), В | 160-265 |
| Нижний порог отключения байпаса, В | 160 |
| Нижний порог включения байпаса, В | 167 |
| Верхний порог отключения байпаса, В | 270 |
| Верхний порог включения байпаса, В | 263 |
| Время переключения с инвертора на байпас/с байпаса на инвертор, мс | 0 |
| Номинальная входная частота (режим байпас), Гц | 50 ± 2,5 |
| Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с (с последующим отключением) |
| Крест-фактор | 3:1 |
| Коэффициент нелинейных искажений выходного напряжения, % | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Максимальный выходной ток, А | 4,54 |
| Номинальная выходная частота, Гц | 50 |
| Номинальное выходное напряжение переменного тока, В | 220 |
| Форма выходного напряжения | синусоида |
| Точность стабилизации выходного напряжения, % | ±1,5 |
| Точность стабилизации выходной частоты (при работе от АБ), % | ±0,1 |
| КПД (при работе от источника питания постоянного тока 48 В), % | ≥87 |
| КПД (при работе от источника питания постоянного тока 60 В), % | ≥90 |
| КПД в режиме байпас, % | ≥95 |
| Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Короткое замыкание | электронная защита с автоматическим восстановлением |
| Перегрев | электронная защита с автоматическим восстановлением |
| Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥42,5 В) |
| Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤69 В) |
| Неправильная полярность | электронная защита с автоматическим восстановлением |
| Параллельная работа | до10 шт. |
| «Сухие» контакты | «Авария», «Состояние сети» |
| Светодиодная индикация | «общая авария», «режим DC/DC», режим «АС/АС», «Вход DC не в норме», «Вход АC не в норме» |
| USB | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| Ethernet | опция (производится с помощью контроллера Штиль PSC-200.04.02) |
| RS-485 | да |
| Нагрузка (выходные разъёмы) | кабель с разъёмом АС-101 |
| Входная сеть постоянного тока | клеммы |
| Входная сеть переменного тока ~ 220 В 50 Гц | с помощью вилки для подключения входного напряжения ~ 220 В (входит в комплект поставки) |
| Доступ к интерфейсам и подключениям | фронтальный |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Относительная влажность, % | от 0 до 90 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 20 |
| Гарантийный срок, мес | 24 |
| Эквивалентный уровень акустических шумов, дБ | ≤60 |
| Высота установки в стойку, U | 1 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 44х483х380 |
| Масса, кг | 5 |
| Цвет корпуса | серый |
| 1 | Инвертор напряжения PS48-60/1000, ver.2 | 1 шт. |
|---|---|---|
| 2 | Кабель для подключения входного постоянного напряжения (длина 1 м) | 1 шт. |
| 3 | Кабель плоский RC-10 (длина 1 м) | 1 шт. |
| 4 | Розетка IDC-10F (для разъема синхронизации) | 2 шт. |
| 5 | Вилка TP-6P6C | 1 шт. |
| 6 | Розетка сетевая кабельная | 1 шт. |
| 7 | Вилка сетевая кабельная | 1 шт. |
| 8 | Розетка подключения к разъёму аварийной сигнализации «сухие» контакты | 1 шт. |
| 9 | Руководство по эксплуатации | 1 шт. |
