Супервизор сети ver.2 Штиль
-
Масса, кг0,3
-
Гарантийный срок, мес24
-
Тип входного напряженияпеременное
-
Количество входов измерения напряжения / тока3 / 3

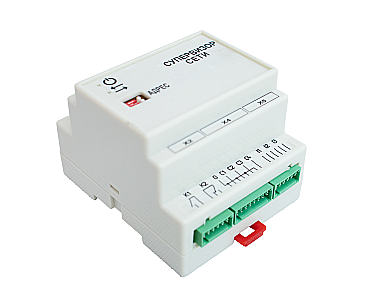

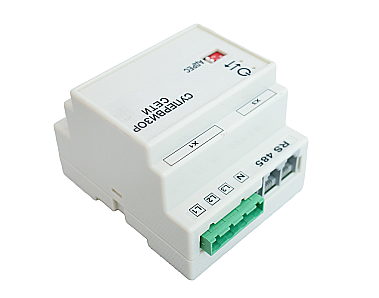

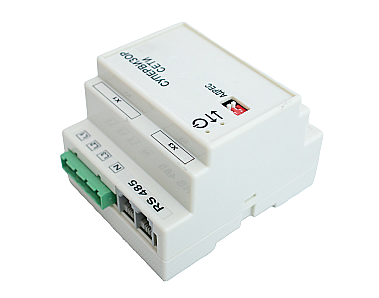

Супервизор предназначен для мониторинга состояния сети переменного тока. Прибор представляет собой внешнее устройство, встраиваемое в модуль распределения либо во вводно-распределительное оборудование. Также возможно размещение внутри модуля супервизора объекта.

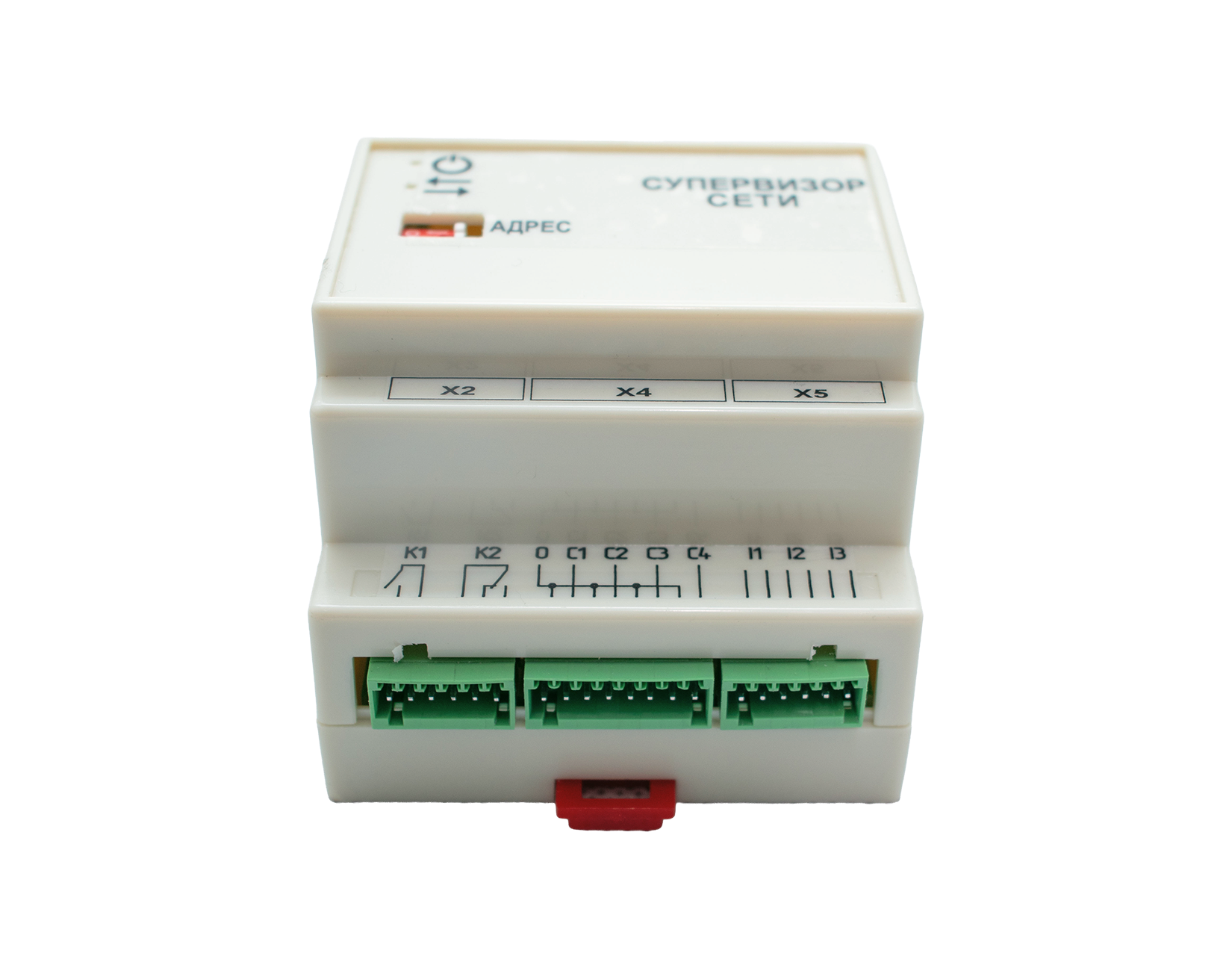

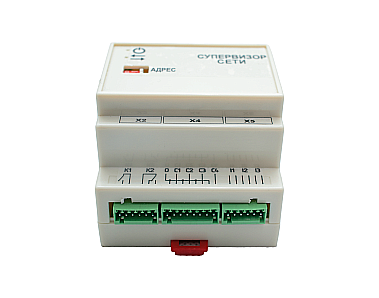

Изделие имеет:

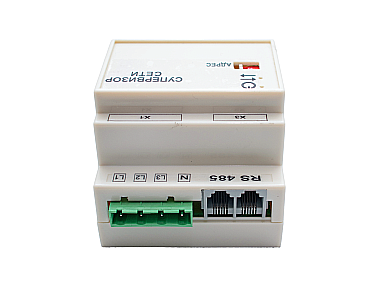

- входы для измерения переменного напряжения (L1, L2, L3, N);
- входы для измерения тока (I1, I2, I3);
- дискретные входы (C1, C2, C3, C4);
- релейные выходы (K1, K2);

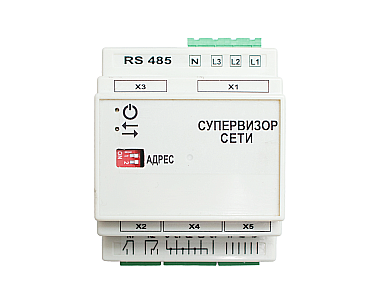

- переключатель установки адреса изделия;
- индикатор обмена данными с контроллером PSC-300;
- индикатор наличия питания.
Подключается по интерфейсу RS485 к контроллеру Штиль PSC-300. К одному контроллеру можно подключить до четырех супервизоров сети.
Устройство позволяет отслеживать напряжение и ток по каждой фазе.
Гарантийный срок эксплуатации составляет 2 года.
Важная информация!
Изделие предназначено только для совместного использования с контроллером Штиль PSC-300.
Все полученные с помощью супервизора сети Штиль данные носят исключительно информационный, ознакомительный характер. Изделие не является (поверенным) средством измерения.
Токовые трансформаторы в комплект поставки изделия не входят и приобретаются заказчиком отдельно (самостоятельно).
Общие
| Совместимость | контроллер PSC-300 |
| Диапазон измеряемого напряжения (фазного), В | 0-300 |
| Диапазон измеряемого тока (для прямого подключения), А | 0-5 |
| Диапазон измеряемого тока (с токовым трансформатором), А | 0-1000 |
| Количество входов измерения напряжения / тока | 3 / 3 |
Входные характеристики
| Тип входного напряжения | переменное |
Панель управления и интерфейсы
| RS-485 | есть |
Надежность и эксплуатационные характеристики
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Относительная влажность, % | 80 (без конденсата) |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 96х72х59 |
| Масса, кг | 0,3 |

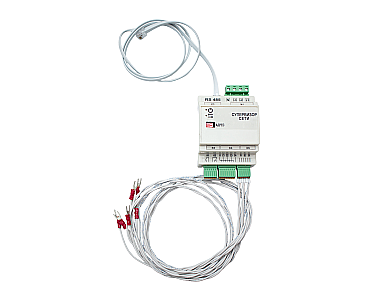

| 1 | Супервизор сети Штиль, ver.2 | 1 |
|---|---|---|
| 2 | Кабель RS485, длина 1 м | 1 |
| 3 | Кабель для подключения токовых трансформаторов, длина 1 м | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка (в случае, если изделие поставляется не в составе шкафа или стойки) | 1 |
Руководства по эксплуатации
| Подключение СЭС надп | Скачать |
| Подключение СЭС _1 надп | Скачать |
| Супервизор сети Штиль, ver.2 | Скачать |
Сертификаты
| Супервизоры - Выписка из реестра декларации – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Скачать |
| Супервизоры - Декларация о соответствии – О безопасности низковольтного оборудования, Электромагнитная совместимость технических средств | Скачать |
