Группа компаний «Штиль» предлагает российские установки электропитания модели PS48-0025-3U ver.2 (4/0350-3U). Устройство отличается компактностью и обеспечивает гарантированное качественное электроснабжение оборудования отрасли связи и телекоммуникаций с напряжением 48 В. Максимальный выходной ток устройства - 29,2 А, максимальная выходная мощность – 1400 Вт. При выборе УЭП необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ.

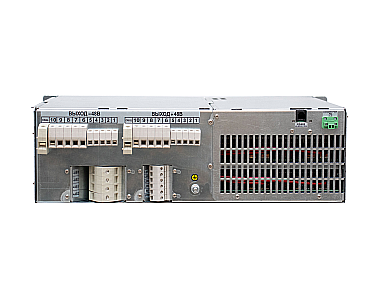

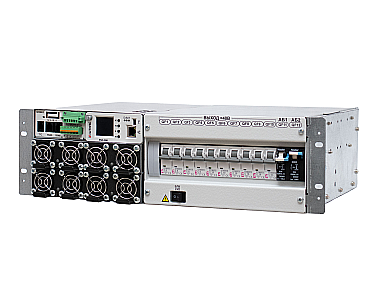

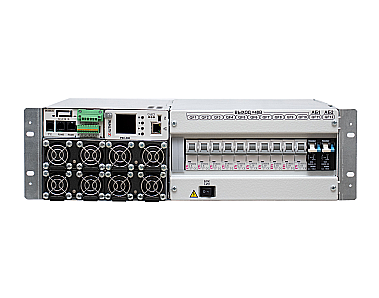

Система электропитания PS48-0025-3U ver.2 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 3U, глубина – 344 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0025 ver.2 обозначена в таблице ниже.
| Варианты исполнения установки питания PS48-0025-3U, ver.2 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS48-0025-3U (1/0350), ver.2 | 1 | 7,3 | 350 | 15 |
| PS48-0025-3U (2/0350), ver.2 | 2 | 14,6 | 700 | 17 |
| PS48-0025-3U (3/0350), ver.2 | 3 | 21,9 | 1050 | 19 |
| PS48-0025-3U (4/0350), ver.2 | 4 | 29,2 | 1400 | 21 |
В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Установка питания «Штиль» PS48-0025-3U ver.2 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
| Страна производитель | Россия |
| Активная мощность, кВт | 1,4 |
| Форм-фактор | в стойку (компактные) |
| Рабочий диапазон входного переменного напряжения, В | 90-276 (в диапазоне 90-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=90 В) |
| Номинальное входное переменное напряжение, В | 220 |
| Максимальный входной ток, А | 17,2 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
| Тип входной сети | однофазная сеть переменного тока |
| Действующее значение пульсаций, мВ | не более 100 |
| Диапазон выходного напряжения постоянного тока, В | 40-56 |
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Тип выходного напряжения | постоянное |
| КПД, % | не менее 90 |
| Максимальный выходной ток, А | 29,2 (при установке в изделие 4-х источников питания (выпрямителей), при Uвх>175 В) |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Поддержка подключения внешних АБ | да |
| Наличие встроенных батарей | нет |
| Номинал предохранителей защиты нагрузки, А | 6, 10, 16, 63 |
| Номинал предохранителей защиты АБ, А | 63 |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| «Сухие» контакты | 6 шт. |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | да |
| Среднее время восстановления, ч | не более 1 |
| Диапазон рабочей температуры, °С | от +5 до +50 |
| Диапазон температуры хранения, °С | от -40 до +85 |
| Срок службы, лет | не менее 20 |
| Гарантийный срок, мес | 24 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 132,5х483х344 |
| Высота установки в стойку, U | 3 |
| Масса, кг | не более 21 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Цвет корпуса | серый |
| 1 | Установка питания PS48-0025-3U, ver.2 в составе: | 1 |
|---|---|---|
| 1.1 | Выпрямитель (в установке питания предусмотрена возможность установки от 1 до 4-х выпрямителей) | 4 |
| 1.2 | Автоматические выключатели защиты нагрузки и АБ в составе: | 1 |
| 1.2.1 | автоматический выключатель защиты нагрузки «Выход =48В» в составе: | |
| 1.2.1.1 | автоматический выключатель «Выход = 48 В» 1Р С06 А | 4 |
| 1.2.1.2 | автоматический выключатель «Выход = 48 В» 1Р С10 А | 3 |
| 1.2.1.3 | автоматический выключатель «Выход = 48 В» 1Р С16 А | 2 |
| 1.2.1.4 | автоматический выключатель «Выход = 48 В» 1Р С63 А | 1 |
| 1.2.1.5 | автоматический выключатель АБ 1Р номиналом 63 А | 2 |
| 1.3 | Модуль Ethernet Штиль (TCP/IP адаптер) | 1 |
| 2 | Контроллер PSC-300 | 1 |
| 3 | Датчик температуры УП | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Упаковка (картонный короб) | 1 |
