Группа компаний «Штиль» предлагает соответствующие европейским стандартам качества установки электропитания модели PS48-0080-2U ver.2 (4/1000) с максимальной выходной мощностью 4000 Вт. Данное устройство предназначено для обеспечения гарантированного и качественного электроснабжения постоянным током систем связи и телекоммуникаций, промышленной автоматики и любого другого электронного и электротехнического оборудования с напряжением питания 48 В. Отличительной особенностью установок является работа в широком диапазоне входного напряжения – 85-300 В.
Максимальный выходной ток модели равен 88,32 А. Необходимо учитывать, что он должен обеспечивать как питание нагрузки, так и заряд аккумуляторных батарей.

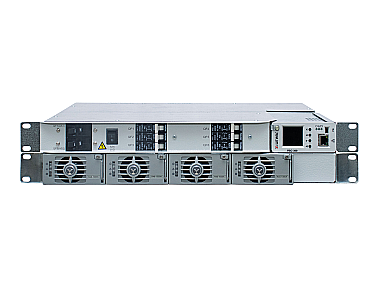

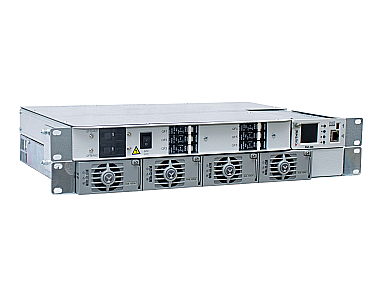

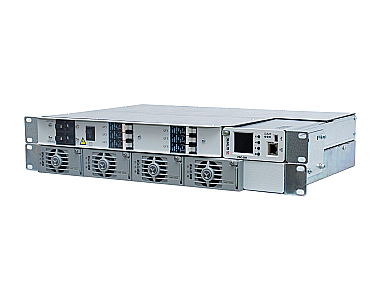

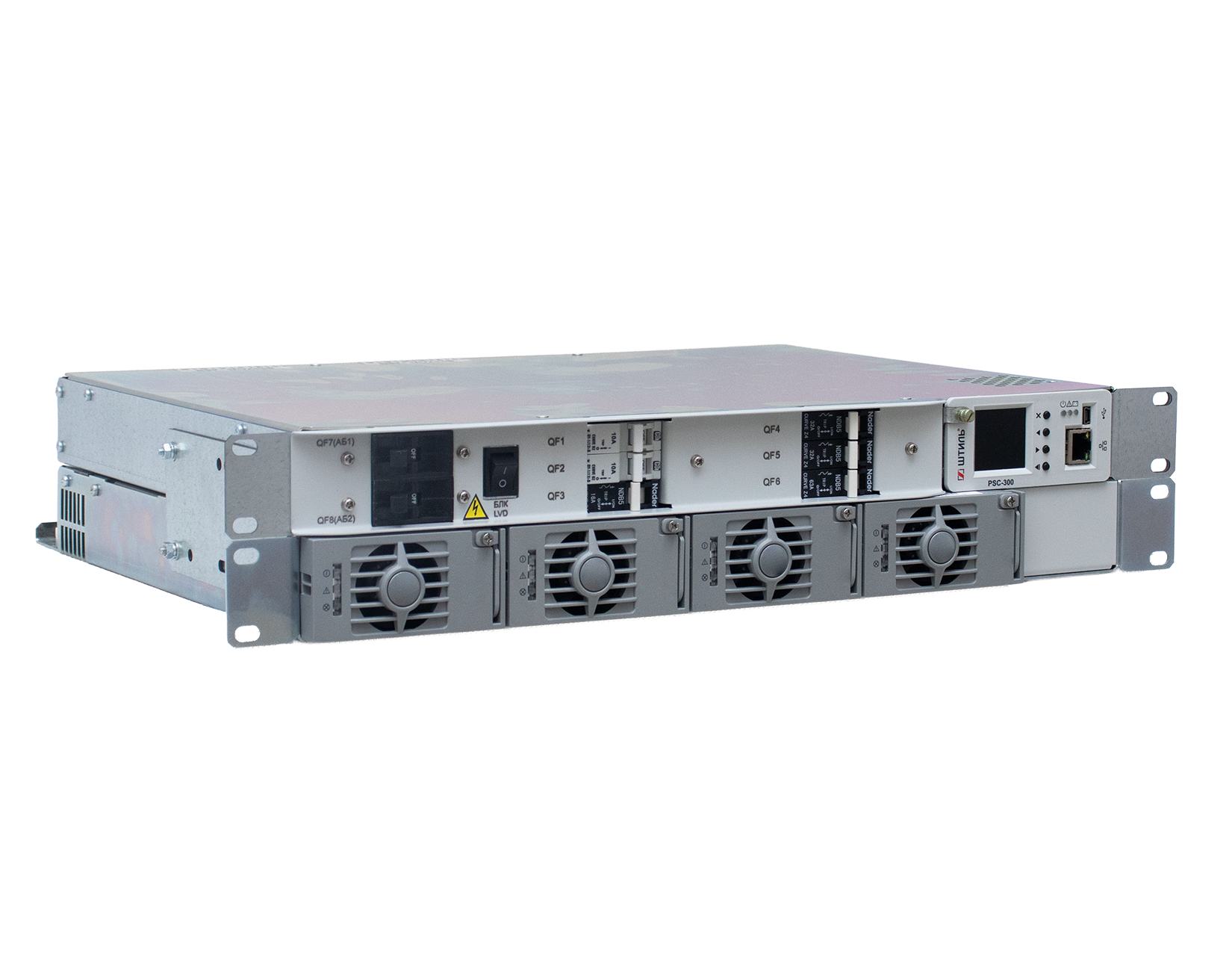

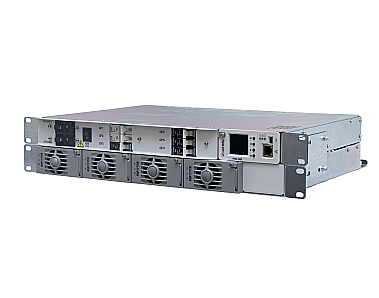

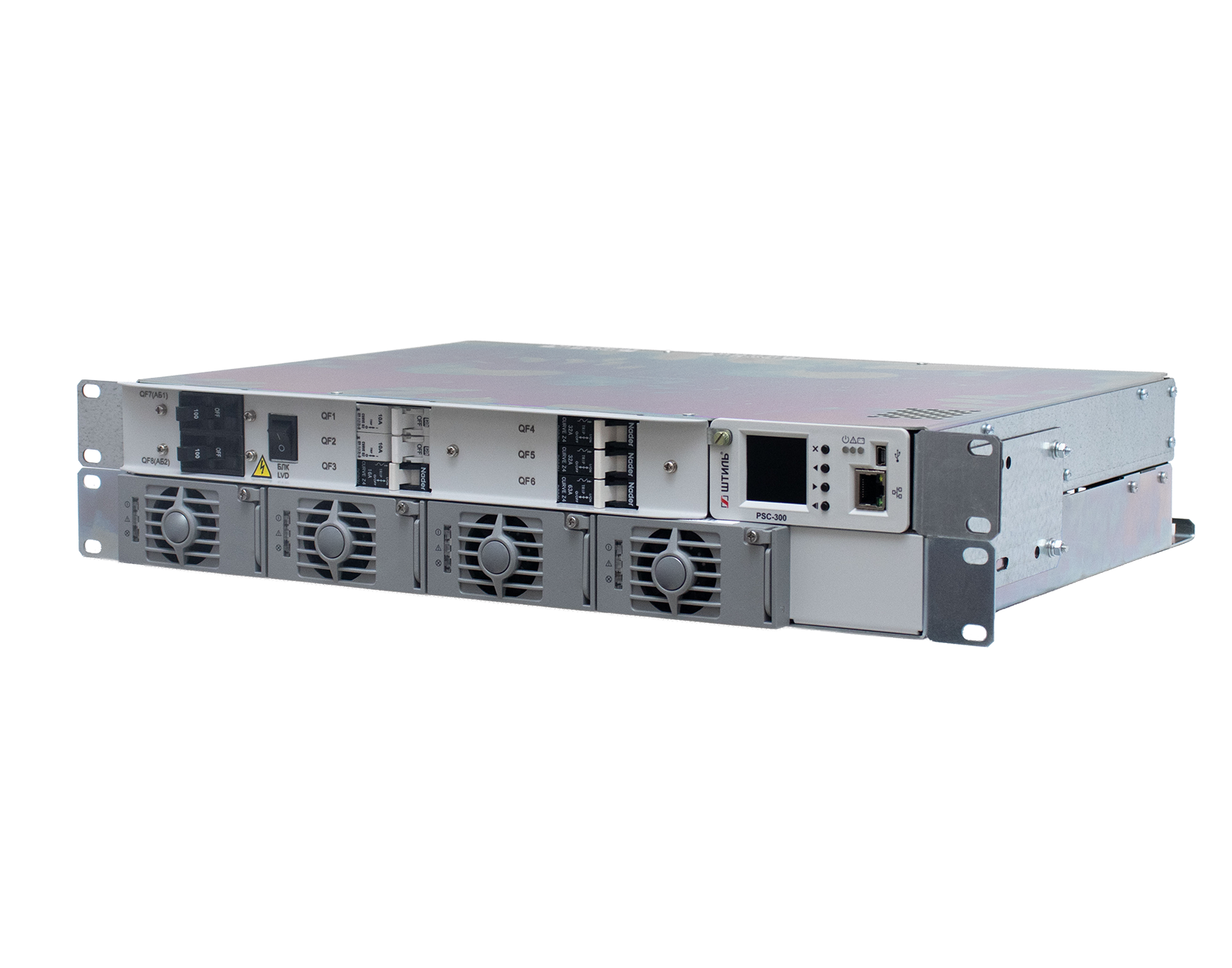

Система электропитания PS48-0080-2U ver.2 изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Габаритные размеры устройства: 88х483х345 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0080-2U ver.2 обозначена в таблице ниже.
| Варианты исполнения установки питания PS48-0080-2U | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS48-0080-2U (1/1000), ver.2 | 1 | 20,83 | 1000 | 15 |
| PS48-0080-2U (2/1000), ver.2 | 2 | 41,66 | 2000 | 17,5 |
| PS48-0080-2U (3/1000), ver.2 | 3 | 62,49 | 3000 | 20 |
| PS48-0080-2U (4/1000), ver.2 | 4 | 83,32 | 4000 | 22,5 |
В состав изделий, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!
Установка питания «Штиль» PS48-0080-2U ver.2 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 48 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей.
Управление установкой питания, сигнализация о неисправностях, ошибках и аварийных ситуациях осуществляется контроллером PSC-300.03.02, который также обеспечивает удаленный мониторинг системы питания. Для расширенного мониторинга состояния аккумуляторных батарей в изделие может быть опционально установлен модуль супервизора аккумуляторных батарей. Один модуль обеспечивает поэлементный контроль одной группы батарей либо контроль по средней точке нескольких групп батарей. Установки питания позволяют подключать до четырех таких модулей.
| Активная мощность, кВт | 4 |
| Форм-фактор | в стойку (компактные) |
| Страна производитель | Россия |
| Рабочий диапазон входного переменного напряжения, В | 85-300 (в диапазоне 85-170 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=85 В) |
| Номинальное входное переменное напряжение, В | 220/380 |
| Максимальный входной ток, А | 27,2 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Входной коэффициент мощности | 0,99 |
| Допустимый диапазон входной частоты, Гц | 45-65 |
| Номинальная входная частота, Гц | 50 |
| Тип входной сети | однофазная/трехфазная сеть переменного тока |
| Действующее значение пульсаций, мВ | не более 50 |
| Диапазон выходного напряжения постоянного тока, В | 42-58 |
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Тип выходного напряжения | постоянное |
| КПД, % | не менее 92 |
| Максимальный выходной ток, А | 83,32 (при установке в изделие 4-х источников питания) |
| Наличие батарей | внешние (опция) |
| Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Номинал предохранителей защиты нагрузки, А | 10, 16, 32, 63 |
| Номинал предохранителей защиты АБ, А | 100 |
| Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Контакт заземления РЕ | да |
| Перегрев | защита c автоматическим восстановлением |
| «Сухие» контакты | 6 шт. |
| Светодиодная индикация | индикация основных состояний изделия |
| USB | да |
| Ethernet | да |
| Среднее время восстановления, ч | не более 1 |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +75 |
| Срок службы, лет | не менее 20 |
| Гарантийный срок, мес | 24 |
| Высота установки в стойку, U | 2 |
| Габаритные размеры ВхШхГ (без упаковки), мм | 88х483х345 |
| Масса, кг | не более 22,5 (при установке в изделие 4-х источников питания) |
| Цвет корпуса | серый |
| 1 | Установка питания PS48-0080-2U,ver.2 в составе: | шт. |
|---|---|---|
| 1.1 | Источники питания (выпрямители) 48 В, 1000 Вт | от 1 до 4 шт. |
| 1.2 | Корзина для установки до 4-х выпрямителей 48 В, 1000 Вт | 1 шт. |
| 1.3 | Автоматические выключатели защиты нагрузки 1Р 10 А | 2 шт. |
| 1.4 | Автоматические выключатели защиты нагрузки 1Р 16 А | 1 шт. |
| 1.5 | Автоматические выключатели защиты нагрузки 1Р 32 А | 2 шт. |
| 1.6 | Автоматические выключатели защиты нагрузки 1Р 63 А | 1 шт. |
| 1.7 | Автоматические выключатели защиты АБ 100 А | 2 шт. |
| 1.8 | Контактор защиты АБ от «глубокого» разряда (контактор LVD), 80 А | 1 шт. |
| 1.9 | Контроллер PSC-300.03.02 в составе: | 1 шт. |
| 1.9.1 | Датчик температуры | 1 шт. |
| 1.9.2 | TCP/IP адаптер | 1 шт. |
| 1.10 | Руководство по эксплуатации | 1 шт. |
| 2 | Упаковка | 1 шт. |
