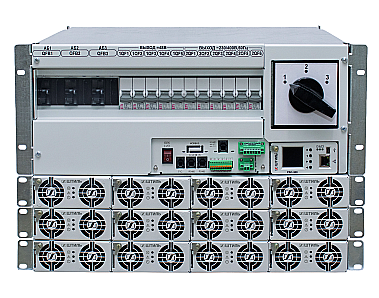

Комбинированная установка питания «Штиль» IR48/400-96/144-7U
-
Форм-факторв стойку
-
Номинальное входное переменное напряжение, В400
-
Предельный диапазон входного напряжения, В110-290
-
Номинальное выходное напряжение переменного тока, В400
-
Номинальное выходное напряжение постоянного тока, В48
-
Точность стабилизации выходного напряжения, %1,5
-
Выходная мощность по постоянному току, кВт9,6
-
Выходная мощность по переменному току, кВт14,4
Комбинированная установка питания «Штиль» IR48/400-96/144-7U с выходной мощностью 9,6 кВт (по DC) и 14,4 кВт (по AC) объединяет в себе функции:
- установки питания постоянного тока (используется для питания нагрузки постоянным напряжением 48 В и заряда батарейного массива с номинальным напряжением 48 В);
- инвертора (используется для питания нагрузки стабилизированным переменным напряжением 230 В).
Общий принцип работы
При наличии сети переменного тока 230 В / 400 В на входе:
- стабилизирует выходное напряжение переменного тока для питания нагрузки АС;
- выдает напряжение постоянного тока 48 В для питания нагрузки постоянного тока и заряда буферных аккумуляторных батарей (ток заряд регулируется через контроллер PSC-300 в составе системы питания.
При отсутствии сети переменного тока работает от аккумуляторных батарей в режиме инвертора. Переключение в автономный режим выполняется автоматически при выходе переменного напряжения за пределы рабочего диапазона.

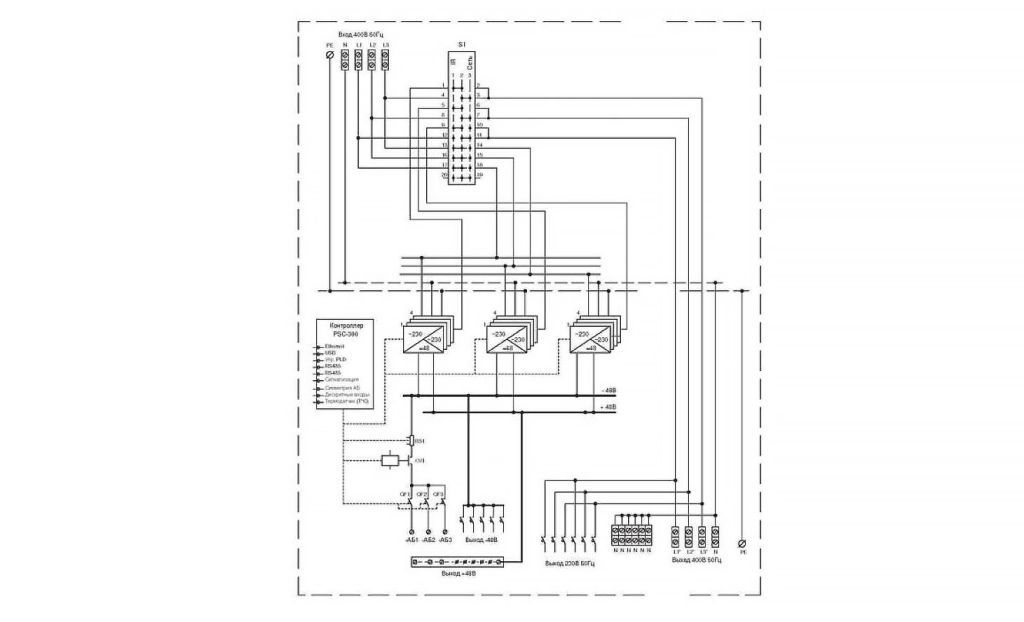

Функциональная схема
Общие
| Страна производитель | Россия |
| Форм-фактор | в стойку |
| Выходная мощность по постоянному току, кВт | 9,6 |
| Выходная мощность по переменному току, кВт | 14,4 |
Входные характеристики
| Рабочий диапазон входного переменного напряжения, В | 185-275 |
| Номинальное входное переменное напряжение, В | 400 |
| Предельный диапазон входного напряжения, В | 110-290 |
| Рабочий диапазон входного постоянного напряжения, В | 43-58 |
Выходные характеристики
| Номинальное выходное напряжение постоянного тока, В | 48 |
| Номинальное выходное напряжение переменного тока, В | 400 |
| Точность стабилизации выходного напряжения, % | 1,5 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 311,7х482,4х414,5 |
| Цвет корпуса | серый |
| Внутренняя полезная высота, U | 7 |
Листовки, брошюры, каталоги
| Выпрямительно-инверторные системы, инверторы и установки питания. Каталог, 2026 год | Скачать |
