Источник бесперебойного питания Штиль STR1106SL
-
Активная мощность, кВт5,4
-
Время автономной работы (при 80% загрузке ИБП)7 мин
-
Число фаз1 в 1
-
Форм-факторнапольный/в стойку
-
Топологияon-line (с двойным преобразованием)
-
Режимы работыon-line, автономный, байпас, ECO
-
Предельный диапазон входного напряжения, В90-310 В
-
Номинальное выходное напряжение, В220
-
Диапазон настройки выходного напряжения, В220-240, шаг 5
-
Точность стабилизации выходного напряжения, %±2
-
Форма выходного напряжениячистая синусоида
-
Максимальный выходной ток, А27
-
Наличие встроенных батарейда
-
Номинальное напряжение АБ, В192
-
Электронный автоматический байпасда
-
Степень защиты от пыли и влагиIP20
-
Масса, кг78
-
Гарантийный срок, мес24
Онлайн ИБП STR1106SL напольного/стоечного (rack/tower) исполнения предназначен для обеспечения резервного электропитания и защиты от нестабильного напряжения техники с суммарной потребляемой мощностью до 6000 ВА / 5400 Вт, например:
- серверов и оборудования ЦОД;
- телекоммуникационной аппаратуры;
- автоматизированных систем управления;
- систем безопасности и видеонаблюдения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности устройство корректно функционирует в связке с дизельными/бензиновыми генераторами.
STR1106SL – это онлайн бесперебойник, работающий на основе технологии двойной конвертации энергии. За счет нее устройство способно:
- корректировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;
- мгновенно и безразрывно переводить питание приборов на аккумуляторы при пропадании сети или выходе входного напряжения за пределы стабилизации;
- непрерывно снабжать нагрузку напряжением с точным значением (±2% от номинала) и идеальной синусоидальной формой.
Установка и подключение

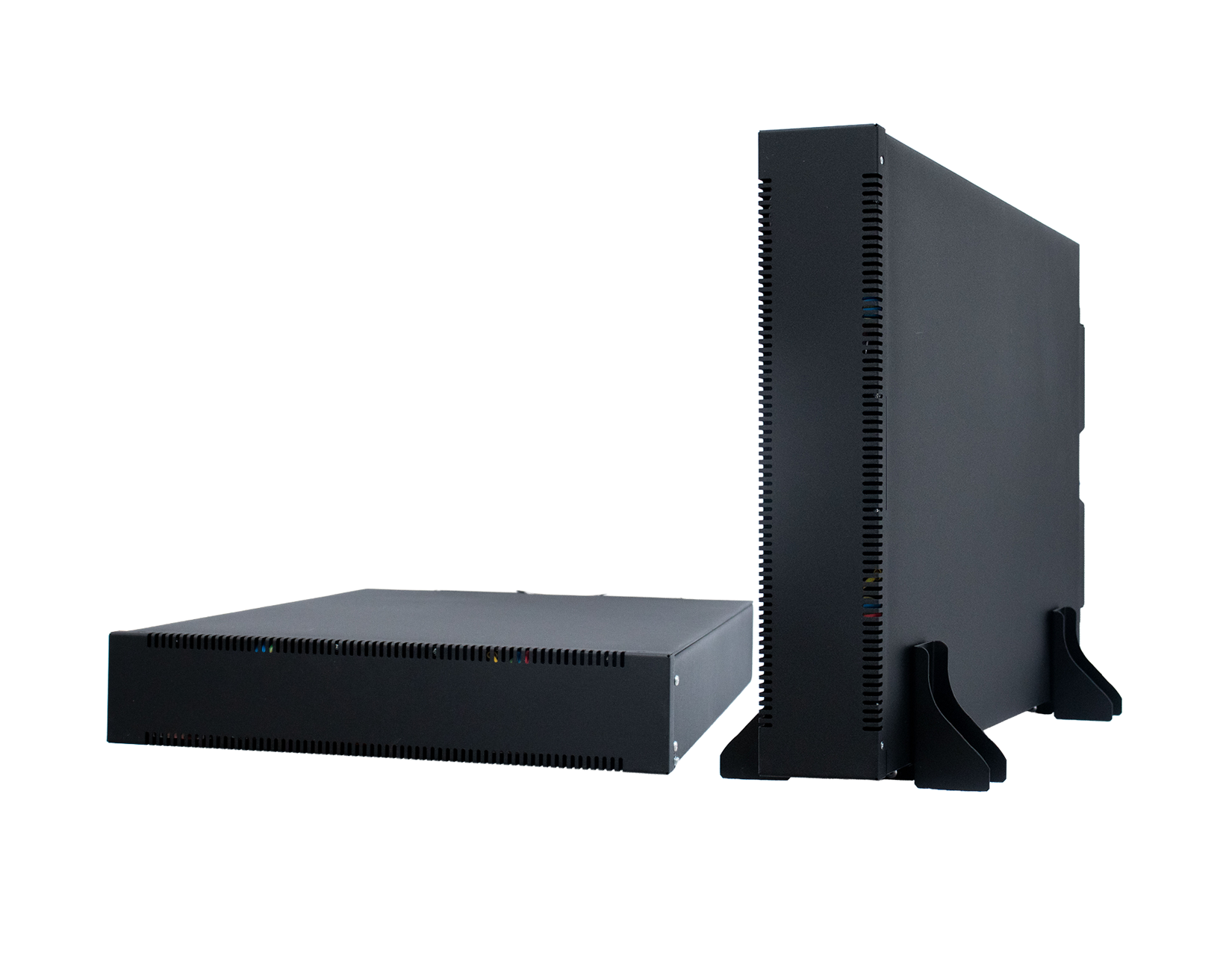

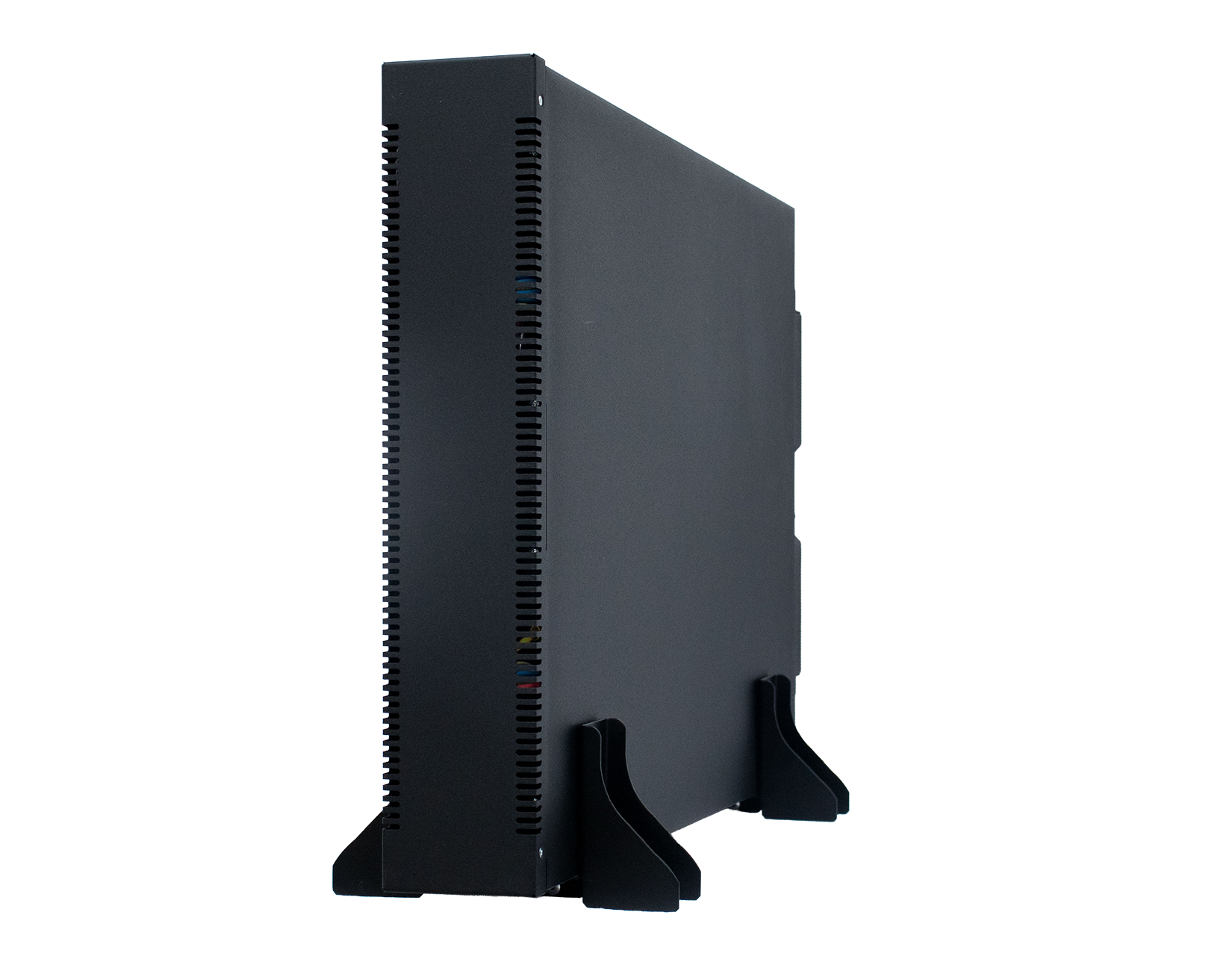

Форм-фактор ИБП – универсальный (rack/tower). Это позволяет размещать прибор как в 19-дюймовых направляющих стоек или шкафов, так и напольно. В случае размещения в стойке без полок рекомендуется приобрести комплект для монтажа для поддержки изделия по всей его глубине.
На задней панели STR1106SL расположены разъемы для подключения нагрузок: восемь розеток типа С13, две розетки типа С19 и клеммные выводы (L, N). Входная сеть подключается через клеммный терминал (L, N, PE). Для подключения используется кабель с сечением жил 10 мм2.
Автономная работа
ИБП имеет два встроенных батарейных блока с аккумуляторами суммарной ёмкостью 9 Ач и зарядное устройство на 4 А. При 100% загрузке бесперебойника потребители будут обеспечены автономным питанием в течение 3 минут. Чтобы увеличить время резервного питания, к ИБП можно подключить внешние аккумуляторные батареи. Время автономной работы от встроенных батарей при различных уровнях загрузки источника питания представлено на вкладке Автономная работа.
В случае выхода из строя встроенных батарейных блоков предусмотрена их «горячая» замена, которая не повлияет на гарантию.
Внимание! Изначально батарейные блоки не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением необходимо установить батарейные блоки в корпус устройства, соединив соответствующие разъемы. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1106SL применяются современные технологии по сокращению времени заряда и продлению срока службы аккумуляторных батарей (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать аккумуляторы при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
ИБП оснащен современным ЖК-дисплеем с гироскопом, который автоматически меняет свою ориентацию в зависимости от положения корпуса устройства.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ECO);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220-240 В, с шагом 5 В);
- номинальной выходной частоты при работе от АБ (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (питание нагрузки в течение 10 секунд);
- на заданное время (питание нагрузки в течение заданного времени);
- до полного разряда (питание нагрузки до момента полного разряда, измеряя остаточную ёмкость).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Система охлаждения состоит из двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.
Защита
В ИБП STR1106SL применена электронная защита от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины включения электронной защиты устройство перезапускается.
Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок в работе (при возникновении неполадок нагрузка обесточивается или через байпас безразрывно переключается на сеть).
Средства мониторинга
Для организации удаленного мониторинга работы STR1106SL на его задней панели предусмотрено два слота для установки плат расширения интерфейсов:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль состояния ИБП и подключенной к нему нагрузки выполняется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в базовую комплектацию поставки и приобретаются дополнительно.
- безразрывное мгновенное переключение на питание от АБ (онлайн топология);
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-310 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
- выходное напряжение настраивается в диапазоне 220-240 В, шаг 5 В.
- универсальное исполнение – напольное/стоечное;
- функция «горячей» замены АБ без отключения оборудования;
- ЖК-дисплей со встроенным гироскопом;
- плавный пуск;
- резервное питание встроенными АБ до 7 минут (при 80% нагрузке);
- совместимость в работе с генераторами;
- функция «холодного» старта;
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Полная мощность, кВА | 6 |
Активная мощность, кВт | 5,4 |
Число фаз | 1 в 1 |
Форм-фактор | напольный/в стойку |
Топология | on-line (с двойным преобразованием) |
Режимы работы | on-line, автономный, байпас, ECO |
Тип входной сети | однофазная трехпроводная (L, N, PE) |
Совместимость с генератором | да |
Номинальное входное напряжение, В | 220 |
Рабочий диапазон входного переменного напряжения, В | 165-310 при нагрузке 100% 135-310 при нагрузке 80% 90-310 при нагрузке 60% |
Предельный диапазон входного напряжения, В | 90-310 В |
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
Номинальная входная частота, Гц | 50 |
Допустимый диапазон входной частоты, Гц | 43-57 |
Максимальный ток байпаса, А | 38 |
Плавный пуск | да |
Тип выходной сети | однофазное |
Номинальное выходное напряжение, В | 220 |
Диапазон настройки выходного напряжения, В | 220-240, шаг 5 |
Точность стабилизации выходного напряжения, % | ±2 |
Форма выходного напряжения | чистая синусоида |
Выходной коэффициент мощности | 0,9 |
Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
Точность стабилизации выходной частоты (при работе от АБ), % | ±0,2 |
Максимальный выходной ток, А | 27 |
Коэффициент нелинейных искажений выходного напряжения, % | <2 при линейной нагрузке, <4 при нелинейной нагрузке |
Крест-фактор | 3:1 |
Перегрузочная способность (при работе в режиме on-line или от батарей) | 101-105% – без ограничения по времени 105-150% – в течение 5 с более 150% – менее 5 с |
КПД в режиме on-line, % | 95 |
КПД при работе через байпас или в режиме ECO, % | 99 |
КПД в автономном режиме, % | 94 |
Время переключения в автономный режим из режима on-line, мс | 0 |
Время переключения в автономный режим из режима ECO, мс | 7 |
Наличие встроенных батарей | да |
Поддержка подключения внешних АБ | да |
Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
Номинальное напряжение АБ, В | 192 |
Номинальный ток заряда встроенного ЗУ, А | 4 |
Количество встроенных АБ 12В, шт. | 16 |
Емкость встроенных АБ, Ач | 9 |
Возможность «горячей» замены встроенных АБ | да |
Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
Время автономной работы (при 80% загрузке ИБП) | 7 мин |
Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
Холодный старт | да |
Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
Перегрузка по выходу | электронная защита c автовосстановлением |
Короткое замыкание | электронная защита c автовосстановлением |
Перегрев | электронная защита c автовосстановлением |
Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
Защита от «глубокого» разряда батарей | да |
Защита от аварии в ИБП | электронная аварийная защита |
Электронный автоматический байпас | да |
Поворотный ЖК-дисплей со встроенным гироскопом | отображение рабочего состояния системы и основных входных и выходных параметров |
Функциональные клавиши | смена отображаемых на ЖК-дисплее экранов, настройка ИБП |
Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
RS-232 | опция (требуется установка карты мониторинга) |
mini-USB | опция (требуется установка карты мониторинга) |
USB | опция (требуется установка карты мониторинга) |
Ethernet | опция (требуется установка карты мониторинга) |
RS-485 | опция (требуется установка карты мониторинга) |
«Сухие» контакты | опция (требуется установка карты мониторинга) |
EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
Входная сеть | выводы (L, N, PE), сечение провода – 10 мм2 |
Нагрузка (выходные разъёмы) | IEC-320-C13 (8 шт.) IEC-320-C19 (2 шт.) клеммы (L, N), сечение провода – согласно мощности |
Установка | в помещении |
Диапазон рабочей температуры, °С | от +5 до +40 |
Диапазон температуры хранения, °С | от -40 до +40 |
Тип охлаждения | принудительное (вентиляторное) |
Относительная влажность, % | от 0 до 80 (без конденсата) |
Рабочая высота, м | до 3000 м над уровнем моря |
Степень защиты от пыли и влаги | IP20 |
Срок службы, лет | не менее 10 |
Гарантийный срок, мес | 24 |
Габаритные размеры ВхШхГ (без упаковки), мм | 176х483х691 (в стойку) 446х295х691 (напольный) |
Высота установки в стойку, U | 4 |
Масса, кг | 78 |
Цвет корпуса | черный |
Уровень нагрузки, % | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
---|---|---|---|---|---|---|---|---|---|---|
Время автономной работы (от встроенных батарей), мин | 110 | 55 | 38 | 23 | 19 | 13 | 9 | 7 | 5 | 3 |
1 | ИБП переменного тока STR1106SL | 1 шт. |
---|---|---|
2 | Батарейный блок серии BP-96 с предустановленными АБ | 2 шт. |
3 | Кабель нагрузки С14-С13 длина 2 м | 1 шт. |
4 | Кронштейн для горизонтального крепления | 2 шт. |
5 | Упор для вертикальной установки | 2 шт. |
6 | Руководство по эксплуатации | 1 шт. |
7 | Упаковка | 3 шт. |
8 | Гарантийный талон | 1 шт. |
