Источник бесперебойного питания Штиль ST1106L

Нет отзывов

0
В сравнение В сравнении

В избранное В избранном

Вам подарок

Получите денежный приз до 3000 руб. за отзыв. Подробнее
Бесплатная доставка

Активная мощность, кВт
Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас.

При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную.

Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице.

Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность.

Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.

5,4
Время автономной работы (при 80% загрузке ИБП)
Время работы ИБП от встроенных и/или внешних батарей при загрузке на 80% от номинальной выходной мощности устройства.

Время автономной работы однофазных ИБП «Штиль» со встроенными аккумуляторами при 80% загрузке варьируется от 8 мин до 45 мин. Если необходимо организовать более длительное резервное электропитание, то нужно выбрать модели с возможностью подключения внешних аккумуляторных батарей или батарейных модулей.

Зависит от ёмкости внешних АБ
Число фаз
По числу фаз (фазности) онлайн ИБП «Штиль» делятся на три типа:
- 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение к однофазной электросети (220/230 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки;
- 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания как однофазной, так и трехфазной нагрузки (кроме электроприборов с трехфазными электромоторами);
- 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.
1 в 1
Форм-фактор
По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные).

Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА).

Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку.

Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления.

Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления.

Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.

напольный
Топология
ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line).

Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех.

Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств.

Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.

on-line (с двойным преобразованием)
Режимы работы
В онлайн ИБП «Штиль» предусмотрено несколько режимов работы.

On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне:
- 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА);
- 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА);
- 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА).
Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения.

Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП.

ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.
on-line, автономный, байпас, ECO
Предельный диапазон входного напряжения, В
Диапазон входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности.

Однофазные онлайн ИБП «Штиль» обладают широким предельным диапазоном стабилизации входного напряжения: 90-295 В (для моделей до 3 кВА) и 90-310 В (для моделей 6-10 кВА).

Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данного диапазона у ИБП снижается выходная мощность:
- на 20% от номинальной выходной мощности, если входное напряжение менее 165 В, но более 135 В (для моделей 6-10 кВА);
- на 25% от номинальной выходной мощности, если входное напряжение менее 175 В, но более 155 В (для моделей 1-3 кВА);
- на 40% от номинальной выходной мощности, если входное напряжение менее 135 В, но более 90 В (для моделей 6-10 кВА);
- на 50% от номинальной выходной мощности, если входное напряжение менее 155 В, но более 120 В (для моделей 1-3 кВА).
90-310
Номинальное выходное напряжение, В

220
Диапазон настройки выходного напряжения, В
Интервал значений выходного напряжения, в котором пользователь может самостоятельно установить необходимую величину под требование подключенных потребителей.

Во всех ИБП бренда «Штиль» можно настраивать значение выходного напряжения:
- в диапазоне 220-240 В с шагом 10 В (в моделях мощностью от 500 ВА, настройка выполняется на дисплее ИБП);
- в диапазоне 210-240 В с шагом 5 В (в моделях мощностью 300 ВА, настройка выполняется в программе «Shtyl Device Manager», для взаимодействия с ПК/ноутбуком в ИБП должна быть установлена карта мониторинга IC-SNMP/WEB или IC-SNMP/mini-USB).
220-240
Точность стабилизации выходного напряжения, %
Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше.

Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.

±2
Форма выходного напряжения
Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида.

Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами.

Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.

чистая синусоида
Максимальный выходной ток, А

27
Наличие встроенных батарей

нет
Номинальное напряжение АБ, В

192
Электронный автоматический байпас
Функция, за счет которой онлайн ИБП «Штиль» автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас в указанных случаях является нахождение входного напряжения в рамках допустимого диапазона, выбранного пользователем. В противном случае устройство обесточит нагрузку и автоматически возобновит её работу после устранения аварии.

Обратите внимание! Автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при сбое в работе, перегреве или перегрузке устройство обесточит нагрузку.

да
Степень защиты от пыли и влаги
Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность).

Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.

IP20
Габаритные размеры ВхШхГ (в упаковке), мм

615х300х485
Масса, кг

18
Гарантийный срок, мес

24

Все характеристики

Вам подарок

Получите денежный приз до 3000 руб. за отзыв. Подробнее
Бесплатная доставка

126 430 ₽

Мало

Купить

Как получить счёт или КП?

+ минут автономной работы
при нагрузке 80%

Батарейный модуль BMT-192-09

82 860 ₽

В корзину

Батарейный стеллаж MBS-04

Аккумулятор Ventura GPL 12-33 (12 В 33 Ач)

Батарейный комплект S-10-2

222 285 ₽

В корзину

Батарейный стеллаж MBS-04

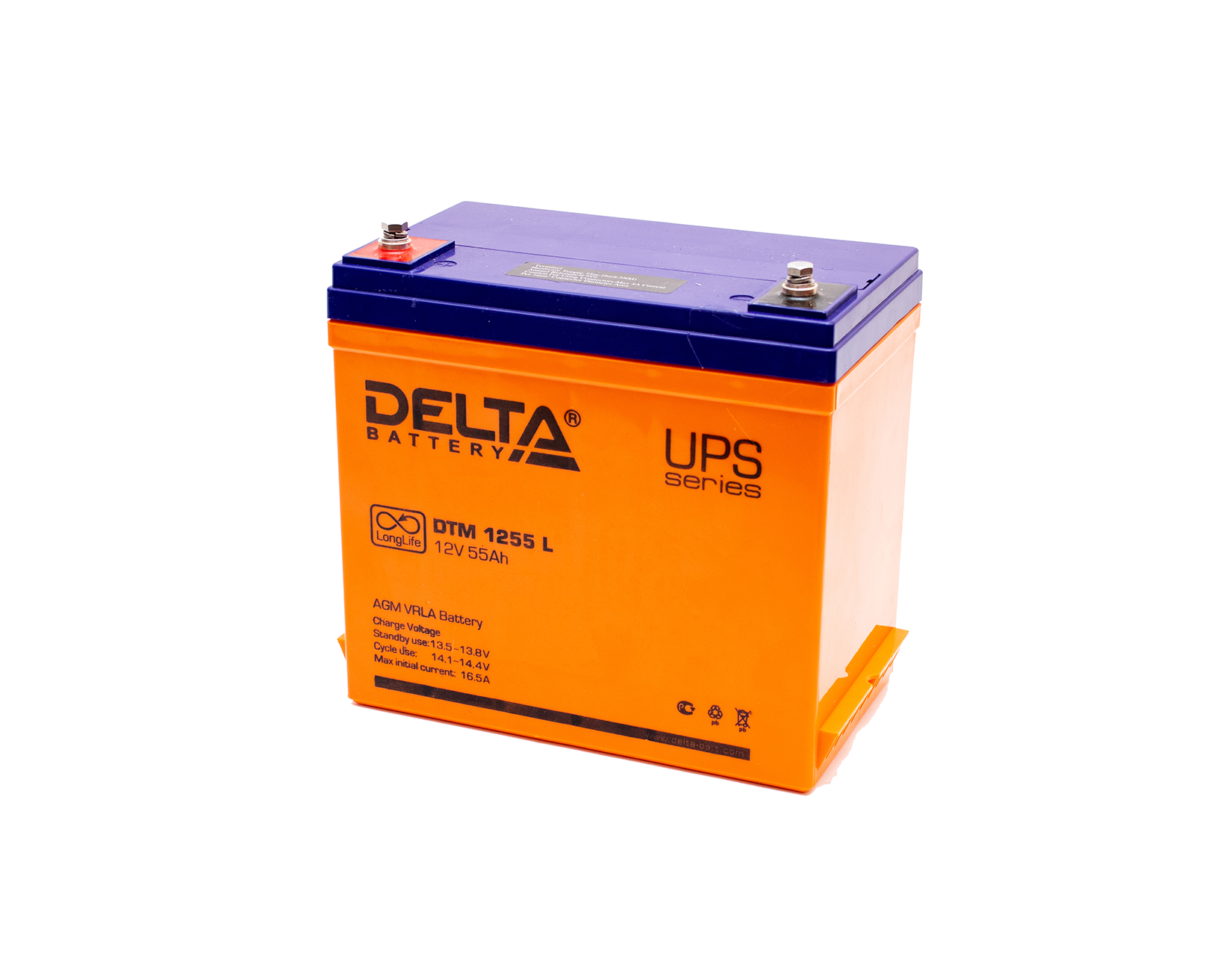

Аккумулятор Delta DTM 1255 L (12 В 55 Ач)

Батарейный комплект S-10-2

315 043 ₽

В корзину

Батарейный стеллаж MBS-03

Аккумулятор Delta DTM 1275 L (12 В 75 Ач)

Батарейный комплект S-10-3

432 254 ₽

В корзину

Батарейный стеллаж MBS-03

Аккумулятор Delta DTM 12100 L (12 В 100 Ач)

Батарейный комплект S-10-4

542 331 ₽

В корзину

Батарейный стеллаж MBS-04

Аккумулятор Delta DTM 12120 L (12 В 120 Ач)

Батарейный комплект S-10-4

636 827 ₽

В корзину

Батарейный стеллаж MBS-04

Аккумулятор Delta DTM 12150 L (12 В 150 Ач)

Батарейный комплект S-10-4

806 507 ₽

В корзину

Таблица автономной работы

Способы получения:

Важная информация для покупателей

ГК «Штиль» на маркетплейсах и досках объявлений

Неофициальные продавцы продукции
ГК «Штиль»

Профессиональный
подбор

Профессио-
нальный подбор

Простая
покупка

Фокус
на качестве

Удобная
доставка

Официальная
гарантия

Самый полный
ассортимент

Обмен и возврат
в течение 7 дней

Онлайн ИБП ST1106L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:

газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования;
аудиооборудования и видеотехники;
серверов, серверных стоек и небольших ЦОД;
компьютерных залов и сетевого оборудования;
охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками.

ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода в автономный режим;
моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.

ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности.

Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.

Для обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 3 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).

Установка АБ осуществляется в специальные батарейные модули или стеллажи.

В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
заранее уведомить пользователя об износе АБ;
точно прогнозировать время автономии при текущей нагрузке.

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

«Состояние» – оповещает о режиме работы устройства;
«Сеть» – оповещает о состоянии сети;
«Байпас» – оповещает о переходе на байпас/ЭКО-режим;
«Инвертор» – оповещает о работе инвертора;
«Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

значение входного и выходного напряжения;
процент загрузки ИБП;
значение напряжения батарей и их состояние;
активная и полная мощность нагрузки;
аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1106L имеет встроенную электронную защиту от:

перегрузки по выходу;
короткого замыкания;
внутреннего перегрева.

После устранения причины срабатывания защиты ИБП автоматически восстанавливает свою работу.

Кроме того, ST1106L обладает встроенной защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неисправностей (при её включении нагрузка обесточивается или через встроенный байпас переключается на питание от сети).

ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:

RS-232 (протокол Megatec);
RS-485 (протоколы Modbus RTU/Штиль);
USB и mini-USB;
Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
«сухие» контакты.

Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.

Купить ИБП ST1106L, аккумуляторные батареи и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.

Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.

Преимущества

Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ;
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-310 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
выходной коэффициент мощности – 0,9;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

плавный пуск;
резервное питание до 2 ч или до 3 ч (при установке внешнего ЗУ) при 100% нагрузке;
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга;
большой выбор дополнительных аксессуаров.

Высокая надежность

многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля и управления АБ;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.

Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Общие

Полная мощность, кВА Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас. При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную. Для определения необходимой полной выходной мощности ИБП надо сложить потребляемую полную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их пусковую потребляемую мощность. Полная потребляемая мощность нагрузки редко указывается её производителем. Если данной информации найти не удается, то ее можно рассчитать. Для этого необходимо активную мощность нагрузки, которая указывается в ваттах (Вт), разделить на её коэффициент мощности (cos φ). Получается следующая формула: P_полная = P_{активная} / cos (φ). Коэффициент мощности (cos φ) или power factor (PF) обычно указывается в паспорте электроприбора или на его шильдике. Если значение коэффициента мощности найти не удается, то можно взять усредненные данные для разных видов нагрузок из открытых источников.	6
Активная мощность, кВт Выходная мощность ИБП должна быть больше потребляемой мощности нагрузки. В противном случае ИБП вследствие перегрузки обесточит нагрузку или перейдет на питание по цепи байпас. При подборе ИБП обычно необходимо учитывать как его полную выходную мощность, так и активную. Ориентироваться только на активную выходную мощность ИБП можно в том случае, если у подключаемой нагрузки активная и полная мощность практически равны. К таким изделиям относится большинство устройств, преобразующих электрическую энергию в свет и тепло (например, электрообогреватели, утюги, лампы накаливания и электрочайники), а также нагрузки, имеющие блоки питания с корректором коэффициента мощности близким к единице. Для определения необходимой выходной активной мощности ИБП надо сложить потребляемую активную мощность всех возможных нагрузок и добавить запас в 20-30%, что позволит ИБП работать в щадящем режиме и повысит срок его службы. Если к источнику питания подключаются потребители, в составе которых присутствуют электромоторы (например, циркуляционные или скважинные насосы), то для правильного подсчета необходимо учитывать их максимальную пусковую потребляемую мощность. Обращаем внимание на то, что ИБП «Штиль» могут круглосуточно (24/7) обеспечивать подключенные электроприборы указанной активной выходной мощностью.	5,4
Число фаз По числу фаз (фазности) онлайн ИБП «Штиль» делятся на три типа: 1 в 1 – модели с однофазным входом и однофазным выходом, рассчитаны на подключение к однофазной электросети (220/230 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки; 3 в 3 – модели с трехфазным входом и трехфазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания как однофазной, так и трехфазной нагрузки (кроме электроприборов с трехфазными электромоторами); 3 в 1 – модели с трехфазным входом и однофазным выходом, подключаются к трехфазной электросети (380/400 В) для защиты от нестабильного напряжения и резервного электропитания однофазной нагрузки с равномерным распределением её потребляемой мощности по всем питающим фазам, что позволяет исключить перекос фаз и запитать однофазный электроприбор с потребляемой мощностью, превышающей выделенную мощность на фазу.	1 в 1
Форм-фактор По способу установки онлайн ИБП «Штиль» бывают настенные, напольные, стоечные и универсальные (напольные/стоечные). Настенные ИБП серии SW имеют узкий профиль и небольшой вес (от 4 до 15 кг). Устройства крепятся на стену либо с помощью выдавок, в которые вставляются прикрученные к стене шурупы-саморезы (модели мощностью 300 ВА), либо с помощью кронштейна, который тоже крепится к стене на шурупы-саморезы (модели мощностью 500 и 1000 ВА). Напольные ИБП серии ST предназначены для установки на любую ровную горизонтальную поверхность, например, на пол, стеллаж или полку. Стоечные ИБП серии SR устанавливаются в стойку или телекоммуникационный шкаф шириной 19 дюймов с применением кронштейнов для горизонтального крепления. Универсальные (напольные/стоечные) ИБП серии STR могут устанавливаться как вертикально на полу, стеллаже или полке, так и горизонтально в стандартизированные стойки или шкафы шириной 19 дюймов с помощью кронштейнов для горизонтального крепления. Крепления для всех типов установки входят в комплект поставки источников питания. Если при размещении ИБП серий SR и STR в стойке или телекоммуникационном шкафу не будет полки для поддержки устройства по всей его глубине, то рекомендуется дополнительно приобрести комплект для монтажа в стойку.	напольный
Топология ИБП переменного тока по принципу работы делятся на три типа: резервные (off-line), линейно-интерактивные (line-interactive) и двойного преобразования (on-line). Все ИБП бренда «Штиль» относятся к топологии on-line и работают по самой прогрессивной технологии двойного преобразования, когда входное переменного напряжение сначала переводится в постоянное, а затем обратно в переменное с идеальной синусоидальной формой и частотой, соответствующей частоте сети, без гармонических искажений и электрических помех. Благодаря этому принципу работу, все онлайн ИБП «Штиль» обладают нулевым временем перехода на работу от аккумуляторов и имеют высокое качество выходного напряжения в любом режиме работы. Источникам питания других типов при переключении питания на батареи характерно пропадание выходного напряжения на нескольких миллисекунд, а также переходный процесс с нежелательными всплесками напряжения. Все это может привести к сбою в работе подключенных к ИБП электронных устройств. Только онлайн ИБП обеспечивают наивысшую степень защиты подключенных электроприборов от неисправностей электросети и могут использоваться для энергоснабжения любого, даже самого чувствительного, оборудования, в том числе отопительного и серверного.	on-line (с двойным преобразованием)
Режимы работы В онлайн ИБП «Штиль» предусмотрено несколько режимов работы. On-line (стабилизация) – режим, при котором ИБП работает от электросети, выполняя коррекцию входного фазного напряжения без переключения на аккумуляторы в диапазоне: 120-295 В (для однофазных моделей мощностью до 3 кВА) и 90-310 В (для однофазных моделей мощностью 6-10 кВА); 120-295 В (для моделей конфигурации 3 в 1 мощностью 10 кВА); 120-275 В (для моделей конфигурации 3 в 1 мощностью 15-20 кВА). Автономный – режим, при котором ИБП выполняют резервное электропитание потребителей от аккумуляторных батарей после пропадания сети электропитания или фиксации критических значений входного напряжения. Байпас – режим, при котором электропитание осуществляется напрямую от сети при любом качестве входного напряжения. В случае пропадания сети устройство автоматически перейдет из режима «Байпас» в режим «Автономный», если аккумуляторы не разряжены/отсутствуют. В противном случае устройство обесточит нагрузку. Данный режим может потребоваться в том случае, если при стабильном напряжении сети необходимо подключить нагрузку с потребляемой мощностью, превышающей выходную мощность ИБП. ECO – режим, при котором питание нагрузки осуществляется напрямую от сети, в случае нахождения сетевого напряжения в установленном пользователем допустимом диапазоне. При выходе входного напряжения из данного диапазона устройство автоматически перейдет из режима «ECO» в режим «Стабилизация» или «Автономный». Данный режим применяется для экономии энергии в условиях относительно стабильного напряжения сети.	on-line, автономный, байпас, ECO
Страна производитель Онлайн ИБП бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.	Россия

Входные характеристики

Тип входной сети Электрическая сеть, к которой может подключаться ИБП. В зависимости от модели источники бесперебойного питания могут работать от: однофазной сети с тремя проводами (L, N, PE) и номинальным напряжением 220/230 В. Данный тип входной сети в основном встречается в квартирах, офисах и на дачных участках; трехфазной сети с пятью проводами (L1, L2, L3, N, PE) и номинальным напряжением 380/400 В. Как правило, данный тип входной сети встречается в частных домах, коттеджах, офисах, учреждениях и на промышленных объектах. Важно отметить, что однофазные ИБП с тремя проводами (L, N, PE) могут работать и в трехфазной сети 380/400 В. В этом случае можно подключать: по одному устройству на каждую питающую фазу; одно устройство на определенную питающую фазу.	однофазная трехпроводная (L, N, PE)
Совместимость с генератором Онлайн ИБП «Штиль» эффективно работают с большинством моделей дизельных и бензиновых генераторов. Установка ИБП после АВР позволит обеспечить безразрывный перевод электропитания на генератор при отключении электричества. Также ИБП скорректирует поступающий от генератора сигнал, подавая на нагрузку качественное напряжение с идеальным синусом.	да
Номинальное входное напряжение, В	220
Рабочий диапазон входного напряжения, В	165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
Предельный диапазон входного напряжения, В Диапазон входного напряжения, при котором ИБП функционирует в режиме on-line, без перехода на питание от аккумуляторов, в том числе со снижением выходной мощности. Однофазные онлайн ИБП «Штиль» обладают широким предельным диапазоном стабилизации входного напряжения: 90-295 В (для моделей до 3 кВА) и 90-310 В (для моделей 6-10 кВА). Обращаем внимание на то, что при некоторых значениях входного напряжения внутри данного диапазона у ИБП снижается выходная мощность: на 20% от номинальной выходной мощности, если входное напряжение менее 165 В, но более 135 В (для моделей 6-10 кВА); на 25% от номинальной выходной мощности, если входное напряжение менее 175 В, но более 155 В (для моделей 1-3 кВА); на 40% от номинальной выходной мощности, если входное напряжение менее 135 В, но более 90 В (для моделей 6-10 кВА); на 50% от номинальной выходной мощности, если входное напряжение менее 155 В, но более 120 В (для моделей 1-3 кВА).	90-310
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц	50
Допустимый диапазон входной частоты, Гц Онлайн ИБП «Штиль» не производят стабилизацию входной частоты. В случае выхода входной частоты из допустимого диапазона ИБП перейдет в автономный режим и будет ожидать возвращения входной частоты в указанный диапазон.	43-57
Входной коэффициент мощности Равен отношению потребляемой активной мощности ИБП к потребляемой полной мощности, состоящей из суммы активной и реактивной мощностей. Чем ближе выходной коэффициент мощности к единице, тем ниже у ИБП реактивная потребляемая мощность, которая в процессе работы устройства не передается в нагрузку, а тратится на электромагнитное излучение. Все модели онлайн ИБП «Штиль» обладают высоким входным коэффициентом мощности – 0,99.	0,99
Максимальный входной ток, А	38
Плавный пуск	да

Выходные характеристики

Тип выходного напряжения Тип переменного напряжения, которое ИБП подает на нагрузку. Если оно однофазное, то к устройству можно подключить электроприборы, работающие только от сети 220/230 В. Если трехфазное, то допускается подключение как трехфазных электроприборов, работающих от сети 380/400 В, так и однофазных электроприборов, работающих от сети 220/230 В.	однофазное
Номинальное выходное напряжение, В	220
Диапазон настройки выходного напряжения, В Интервал значений выходного напряжения, в котором пользователь может самостоятельно установить необходимую величину под требование подключенных потребителей. Во всех ИБП бренда «Штиль» можно настраивать значение выходного напряжения: в диапазоне 220-240 В с шагом 10 В (в моделях мощностью от 500 ВА, настройка выполняется на дисплее ИБП); в диапазоне 210-240 В с шагом 5 В (в моделях мощностью 300 ВА, настройка выполняется в программе «Shtyl Device Manager», для взаимодействия с ПК/ноутбуком в ИБП должна быть установлена карта мониторинга IC-SNMP/WEB или IC-SNMP/mini-USB).	220-240
Точность стабилизации выходного напряжения, % Максимальное отклонение выходного напряжения ИБП от номинального значения (в процентах). Чем ближе это значение к нулю, тем лучше. Онлайн ИБП «Штиль» относятся к классу высокоточных устройств, так как имеют погрешность, которая не превышает 2% в любом режиме работы. Благодаря данной особенности устройства подходят для работы в сетях, к которым подключены как различные бытовые приборы (насосы, холодильное оборудование, нагреватели, электродвигатели, плиты, чайники), так и самая электрочувствительная аппаратура, например, измерительная, вычислительная, аудио- и видеотехника, а также медицинское оборудование.	±2
Форма выходного напряжения Различают две формы выходного напряжения ИБП: аппроксимированная (ступенчатая) синусоида и чистая синусоида. Аппроксимированная синусоида – это форма переменного напряжения, которая приближается к чистой синусоиде и представлена в виде импульсов прямоугольной или трапецеидальной формы разной полярности. Данный вид сигнала может быть использован для электропитания потребителей с импульсными блоками питания, например, компьютерной техники, серверного оборудования, телевизионной аппаратуры. Однако он повредит работе нагрузки, особо чувствительной к качеству электропитания, например, электроники газового котла, приборам с электродвигателями и различным электронным системам управления электромоторами. Корректное и устойчивое функционирование большей части современного электрооборудования может гарантировать только электропитание с формой напряжения максимально приближенной к идеальной синусоиде. Онлайн ИБП «Штиль» выполняют эту задачу и непрерывно подают на нагрузку напряжение только идеальной синусоидальной формы.	чистая синусоида
Выходной коэффициент мощности Величина, которая основывается на соотношении полной и активной мощности на выходе инвертора ИБП. Она определяет максимальный коэффициент мощности подключаемой к источнику питания нагрузки, при котором будет обеспечена максимальная эффективность потребления электроэнергии от ИБП.	0,9
Номинальная выходная частота, Гц Частота напряжения на выходе ИБП при работе от сети (в режиме on-line) и от аккумуляторных батарей (в автономном режиме). В режиме on-line ИБП «Штиль» не производят коррекцию входной частоты. Их выходная частота будет определяться частотой сети и находиться в пределах её допустимого диапазона, который составляет 45-65 Гц (для однофазных моделей 0,3-3 кВА), 43-57 (для однофазных моделей 6-10 кВА и моделей конфигурации 3 в 1) и 40-70 Гц (для трехфазных моделей). При выходе входной частоты за указанные пределы ИБП переключится в автономный режим до возвращения входной частоты в указанный диапазон. В автономном режиме номинальная выходная частота ИБП по умолчанию установлена в значении 50 Гц. С помощью панели управления данную величину при необходимости можно изменить на 60 Гц. В моделях ИБП мощностью 0,3 кВА для настройки номинальной выходной частоты потребуется карта мониторинга IC-SNMP/Web или IC-SNMP/mini-USB.	при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
Точность стабилизации выходной частоты (при работе от АБ), %	±0,1
Максимальный выходной ток, А	27
Коэффициент нелинейных искажений выходного напряжения, % Определяет степень отличия формы выходного напряжения ИБП от идеальной синусоиды. Чем меньше величина КНИ, тем более качественное питание получает нагрузка. Коэффициент нелинейных искажений у онлайн ИБП «Штиль» составляет менее 2,5% (при работе на линейную нагрузку) и менее 4% (при работе на нелинейную нагрузку), что характерно для выходного сигнала с формой идеальной синусоиды.	<2 при линейной нагрузке, <4 при нелинейной нагрузке
Крест-фактор Характеризует способность ИБП питать нагрузку, потребляющую импульсный ток, например, оборудование ЦОД, светодиодное освещение или специализированную промышленную/производственную технику. Крест-фактор определяется как отношение амплитудного значения тока в нелинейной нагрузке к действующему значению тока линейной нагрузки при эквивалентной потребляемой мощности.	3:1
Перегрузочная способность (при работе в режиме on-line или от батарей)	менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас)
КПД в режиме on-line, % Определяет эффективность работы ИБП в режиме on-line. Равен отношению полезной выходной мощности ИБП (полезная выходная мощность здесь и далее – мощность, передаваемая в нагрузку) к мощности, потребляемой изделием от сети электропитания в режиме on-line.	95
КПД при работе через байпас или в режиме ECO, % Определяет эффективность работы ИБП при электропитании нагрузки напрямую от сети по цепи электронного байпаса, без работы инвертора и аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой изделием от сети электропитания в режиме ЕСО.	99
КПД в автономном режиме, % Определяет эффективность работы ИБП от аккумуляторных батарей. Равен отношению полезной выходной мощности ИБП к мощности, потребляемой им от встроенных или внешних батарей при отключении от входной электросети.	94
Время переключения в автономный режим из режима on-line, мс Время, которое необходимо для переключения ИБП из режима питания от сети (on-line) в режим питания от батарей. В онлайн ИБП «Штиль» время переключения в автономный режим из режима on-line равно нулю, так как в данных устройствах нагрузка постоянно подключена к инвертору.	0
Время переключения в автономный режим из режима ECO, мс Время, которое необходимо для переключения ИБП из режима ECO на работу от батарей. В онлайн ИБП «Штиль» оно не равно нулю, так как инвертор при работе устройства в режиме ЕСО находится в режиме ожидания. В связи с этим переход на питание от батарей может сопровождаться кратковременным обесточиванием выхода ИБП, не более чем на 7 мс.	5

Аккумуляторные батареи (АБ)

Наличие встроенных батарей	нет
Поддержка подключения внешних АБ	да
Тип АБ	герметичные, необслуживаемые, свинцово-кислотные
Номинальное напряжение АБ, В	192
Номинальный ток заряда встроенного ЗУ, А	от 1 до 4 (шаг настройки – 0,5 А)
Время автономной работы (при 80% загрузке ИБП) Время работы ИБП от встроенных и/или внешних батарей при загрузке на 80% от номинальной выходной мощности устройства. Время автономной работы однофазных ИБП «Штиль» со встроенными аккумуляторами при 80% загрузке варьируется от 8 мин до 45 мин. Если необходимо организовать более длительное резервное электропитание, то нужно выбрать модели с возможностью подключения внешних аккумуляторных батарей или батарейных модулей.	Зависит от ёмкости внешних АБ
Функционал управления АБ	определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт Способность ИБП запускаться без подключения к электросети или при отсутствии входного напряжения. Включение и последующая работа источника питания осуществляется за счет энергии аккумуляторных батарей. Данная способность характерна всем моделям онлайн ИБП «Штиль».	да
Срок службы АБ, лет	до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу	электронная защита с автовосстановлением
Короткое замыкание	электронная защита с автовосстановлением
Перегрев	электронная защита с автовосстановлением
Защита от импульсных перенапряжений Способность ИБП рассеивать энергию электрических импульсов высокого напряжения, которые могут возникнуть в электросети вследствие удара молнии в линию электропередач, сварочных работ, аварий на подстанции и т.п. Чем больше максимальная величина поглощаемой энергии импульса, тем надежнее будет защита от высоковольтных импульсов. В онлайн ИБП «Штиль» уровень защиты от импульсных перенапряжений соответствует УЗИП III класса и имеет следующие характеристики: максимальное напряжение импульса – 2 кВ (между корпусом и проводом), 1 кВ (между двумя проводами); время срабатывания – 50 мкс.	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс)
Защита сети от высокочастотных помех	150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц
Защита от «глубокого» разряда батарей	да
Защита от аварии в ИБП	электронная аварийная защита
Электронный автоматический байпас Функция, за счет которой онлайн ИБП «Штиль» автоматически и безразрывно переводят питание нагрузки на сеть в случае перегрузки, перегрева или сбоя в работе. Обязательным условием перевода питания на байпас в указанных случаях является нахождение входного напряжения в рамках допустимого диапазона, выбранного пользователем. В противном случае устройство обесточит нагрузку и автоматически возобновит её работу после устранения аварии. Обратите внимание! Автоматический электронный байпас можно отключить с помощью панели управления. В этом случае при сбое в работе, перегреве или перегрузке устройство обесточит нагрузку.	да

Панель управления и интерфейсы

ЖК-дисплей	отображение рабочего состояния системы и основных входных и выходных параметров
Светодиодная индикация	состояние, сеть, байпас, инвертор, батарея
Функциональные клавиши	управление отображаемым на ЖК-дисплее меню, настройка ИБП
Звуковой сигнал	автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
RS-232	опция (требуется установка карты мониторинга)
mini-USB	опция (требуется установка карты мониторинга)
USB	опция (требуется установка карты мониторинга)
Ethernet	опция (требуется установка карты мониторинга)
RS-485	опция (требуется установка карты мониторинга)
«Сухие» контакты	опция (требуется установка карты мониторинга)
EPO EPO (англ. Emergency Power Off) – функция аварийного отключения питания, которая экстренно обесточивает всю подключенную к ИБП нагрузку. EPO необходим в случае форс-мажорных обстоятельств, таких как пожар, затопление, поражение человека электрическим током. При включении EPO источник питания переходит в режим ожидания до тех пор, пока переключатель EPO не будет разомкнут. В онлайн ИБП «Штиль» функция EPO присутствует в напольных, стоечных и универсальных (напольных/стоечных) моделях мощностью от 1 кВА. Аварийный выключатель цепи EPO подключается к клеммам соответствующего разъема, расположенного на задней панели устройства.	разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

Подключение

Входная сеть

клеммное подключение (L, N, PE)

Нагрузка (выходные разъёмы)

клеммное подключение (L, N, PE)

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого ИБП будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса источника питания (частая причина короткого замыкания). Повышение температуры выше +40°C грозит перегревом устройства.	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Тип охлаждения	принудительное (вентиляторное)
Относительная влажность, % Показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу ИБП только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной или повышенной влажности в помещении внутрь корпуса ИБП могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы источника бесперебойного питания также является полное отсутствие конденсата.	от 0 до 80 (без конденсата)
Рабочая высота, м	до 3000 м над уровнем моря
Степень защиты от пыли и влаги Определяет уровень защиты ИБП от попадания внутрь корпуса твердых частиц (пыли, грязи) и влаги. Для обозначения степени защиты используется сокращение IPXY (IP - Ingress Protection), где «X» показывает степень защиты от попадания пыли и твердых частиц, а «Y» – степень защиты от попадания влаги (влагозащищенность). Все онлайн ИБП «Штиль» имеют класс защиты IP20. Это означает, что есть защита от попадания внутрь корпуса прибора твердых тел размерами не менее 12,5 мм, но нет защиты от попадания влаги.	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	438x250x572
Габаритные размеры ВхШхГ (в упаковке), мм	615х300х485
Масса, кг	18
Цвет корпуса	серый

Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	Время автономной работы (в зависимости от уровня нагрузки), мин										Стоимость
Батарейные модули/стеллажи	Суммарная ёмкость АБ, Ач	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%	Стоимость
Батарейный модуль BMT-192-09(1 шт.)	9	90	40	25	17	12	10	8	7	6	5	82 860 ₽	В корзину
Батарейный стеллаж MBS-04(1 шт.) Аккумулятор Ventura GPL 12-33 (12 В 33 Ач)(16 шт.) Батарейный комплект S-10-2(1 шт.)	33	480	220	110	80	65	45	37	32	26	22	222 285 ₽	В корзину
Батарейный стеллаж MBS-04(1 шт.) Аккумулятор Delta DTM 1255 L (12 В 55 Ач)(16 шт.) Батарейный комплект S-10-2(1 шт.)	55	900	390	230	165	115	85	80	70	58	52	315 043 ₽	В корзину
Батарейный стеллаж MBS-03(1 шт.) Аккумулятор Delta DTM 1275 L (12 В 75 Ач)(16 шт.) Батарейный комплект S-10-3(1 шт.)	75	1100	560	350	240	180	140	110	100	80	70	432 254 ₽	В корзину
Батарейный стеллаж MBS-03(2 шт.) Аккумулятор Delta DTM 12100 L (12 В 100 Ач)(16 шт.) Батарейный комплект S-10-4(1 шт.)	100	1500	820	500	340	270	200	160	130	110	100	542 331 ₽	В корзину
Батарейный стеллаж MBS-04(2 шт.) Аккумулятор Delta DTM 12120 L (12 В 120 Ач)(16 шт.) Батарейный комплект S-10-4(1 шт.)	120	1700	900	650	480	340	240	200	170	140	110	636 827 ₽	В корзину
Батарейный стеллаж MBS-04(2 шт.) Аккумулятор Delta DTM 12150 L (12 В 150 Ач)(16 шт.) Батарейный комплект S-10-4(1 шт.)	150	2100	1100	760	600	460	330	290	240	210	170	806 507 ₽	В корзину

Внимание! При емкости аккумуляторных батарей равной 150 Ач рекомендуем доукомплектовать заказ внешним зарядным устройством BCT-192-15.

Аккумуляторы

1	ИБП переменного тока ST1106L	1 шт.
2	Руководство по эксплуатации	1 шт.
3	Упаковка	1 шт.
4	Гарантийный талон	1 шт.

Однофазные ИБП переменного тока. Брошюра, 2023 год	Скачать
Однофазные ИБП переменного тока. Брошюра, 2021 год	Скачать
Однофазные ИБП переменного тока. Брошюра, 2019 год	Скачать
ИБП переменного тока. Брошюра, 2018 год	Скачать
ИБП переменного тока. Каталог, 2017 год	Скачать

Shut Down Manager. ПО для мониторинга и управления ИБП	Подробнее
Shtyl Device Manager. ПО для мониторинга и управления оборудованием «Штиль»	Подробнее

Источник бесперебойного питания Штиль ST1106L

Установка и подключение

Автономная работа

Панель управления

Защита

Средства мониторинга

Как купить?

Батарейный модуль

Батарейный стеллаж

Похожие товары
